Modul Lengkap Pekerjaan Dasar Teknik Otomotif (PDTO)

Kunci-Kunci (Spanner)

Dalam bengkel otomotif ataupun bengkel kerja kursi dikenal ada dua jenis alat menolong kerja yaitu alat tangan dan alat bertenaga (hand tools and Power tools).  Kedua jenis alattersebut dibedakan atas tenaga penggeraknya, alat tangan berarti alat yang dalam penerapannya spesialuntuk mengandalkan tenaga mansia, sedangan power tools untukmenggerakkannya menggunakan tenaga menolong dari mesin, contohnya mesin gerinda untuk sanggup berputar kerikil gerindanya harus di putarkan oleh motor listrik.

Kunci yaitu alat untuk membuka dan mengunci, contohnya kunci pintu, kunci almari, kunci laci dan lain-lain. Kunci dalam arti peralatan perbengkelan mempunyai fungsi yang sama yaitu untuk membuka dan mengencangkan (mengunci) sebuah baut terhadap murnya atau sebaliknya.

Sebutan mur/baut dalam hal ini yaitu menurut tinjauan bentuk kepala, bukan bentuk ulirnya. Kepala baut dimaksud sanggup berbentuk segi enam, atau segi empat, sedangkan bentuk lain yaitu berbentuk lubang persegi, atau bintang di tengah kepala baut, tetapi tidak tirus kearah dalam. Untuk kunci yang digunakan membuka baut dengan lubang ditengah kepala baut, penamaannya tergantung juga bentuk bentuk gagangnya. Jika diaplikasikan dengan gagang mirip obeng maka sering juga disebut obeng.

Kunci Pas (Open End Spanner)

Kunci pas dibuat dari materi baja tensil tinggi yaitu logam paduan Chrome Vanadium, kunci ini mempunyai tangkai (shank) dengan kepala di masing-masing ujung yang membuat sudut 15 terhadap tangkainya. Pada disain khusus terdapat kunci pas dengan arah rahang 90dari tangkainya

Digunakan untuk melepas baut atau mur yang sudah dikendorkan dengan kunci socket atau ring. Kunci pas sanggup melepas baut dengan cepat. Kunci pas tidak boleh untuk mengencangkan atau mengendorkan baut yang belum kendor, lantaran sanggup merusak kepala baut/mur, mengingat bidang sentuhnya spesialuntuk sedikit.Umumnya ukuran kepala tidak sama antar sisi contohnya 9 mm dan 10 mm.

Kunci Pas – Ring (Combinatin Spanner)

Dapat digunakan untuk mengencangkan atau mengendorkan baut/mur terutama pada bagian-bagian yang tidak terjangkau oleh kunci socket. Kunci pas-ring cukup praktis, lantaran serpihan ring, sanggup untuk mengencangkan/mengendorkan sedangkan serpihan pasnya bisa untuk melepas dengan cepat. Hati-hati mengencangkan baut/mur ukuran kecil, lantaran sanggup mengakibatkan baut patah.

Kunci Ring (Offset Ring Spanner)

Sudut offset yang lazim yaitu 45o, namun tidak selalu demikian. Sudut ini memungkinkan spanner dapat terpasang tepat pada mur/baut, dengan posisi yang susah.  dan jikalau menggunakan spanner yang jenisnya lebih pipih akan terjadi kurangnya ruang antara yang cukup.Ujung persegi menutupi sudut mur/baut sepenuhnya, kemungkinan wrench untuk tergelincir sangat kecil. Ketika membuka bolt pada ruang terbatas, wrench sanggup diangkat dan dimasukkan kembali.Jangan menggunakan extension pada wrench untuk meningkatkan torque. Wrench  tidak didesain untuk didiberi extension lantaran tidak akan tahan dan sanggup slip atau mengalami kerusakan yang sanggup berakibat cidera

Kunci Nipel (Flare Nut Spanner)

Spanner ini digunakan untuk mengencangkan/melepas baut pada sambungan–sambungan pipa yang serupa dengan sambungan-sambungan yang digunakan pada injector lineatau pipa rem. Ferrule nut wrench/flare nut spanner mempunyai bentuk yang serupa dengan standard box endwrench, spesialuntuk slot di serpihan ujung dan jaw yang tidak sama. Bagian-bagian ujung wrench  berbentuk miring 15 derajat dari shank dan ukurannya ditandai di serpihan tengah shank. Wrench jenis ini dirancang untuk melonggarkan atau mengencangkan ferrule nut pada fuel line dan tidak boleh digunakan untuk tujuan umum atau aplikasi dengan torque tinggi. JANGAN menggunakan extension atau memukul dengan hammer untuk melipatgandakan kekuatan. Ferrule nut wrencah/flare nut spanner tidak dirancang untuk penerapan mirip di atas dan sanggup terlempar dari fastener atau patah, yang sanggup mengakibatkan cidera. Wrench dalam penerapannya harus ditarik, hindari mendorong atau menekan. Jika harus ditekan, tekan dengan tangan terbuka.

Engkol Percepatan  (Speed Brace)

Alat ini digunakan untuk melepaskan dengan cepat baut atau mur yang sudah kendor. Dibutuhkan ruang yang cukup untuk sanggup mengaplikasikan alat ini.

Ratchet

Ratchet yaitu kelengkapan kunci socket yang digunakan untuk melepas/memasang baut yang dalam keadaan longgar, tanpa harus melepaskan kunci sock dari kepala baut atau mur. Selama proses melepas atau memasang cukup dengan cara menarikdanunik dan mendorong batang ratchetnya. Untuk mengubah arah  putaran kunci sock,  cukup dengan memutar kunci pembalik.Ratchet handle dan head dibuat dari besi tempa dengan drive pada salah satu sisi dan tuas pemutar yang mempunyai pengatur arah putaran pada head. Standard rachet terdiri dari ukuran dan bentuk yang tidak sama-beda untuk penerapan yang tidak sama-beda pula, terdiri dari  swivel head, long handle, short handle, dan bent handle swivel head. Ratchet dipasang dengan drive socket untuk melepas dan memasang komponen pengikat di tiruana penerapan yang cukup ruang. Yakinkan socket terpasang dengan baik ke ratchet lug. Jangan pergunakan extension pada ratchet atau memukul dengan hammer lantaran sanggup mengakibatkan kerusakan tool atau cidera. Selalu menarikdanunik ratchet, tidakboleh didorong.

Batang Geser T (Sliding ’T’ Bar)

Sebuah ‘T’ Bar digunakan untuk mengendorkan sebuah mur atau baut yang sangat kencang. Alat ini menggunakan dua pegangan yang digunakan untuk mempersembahkan tekanan pada arah yang berlawanan.

Batang Universal (Breaker Bar)

Alat ini gagangnya bisa disambung dengan banyak sekali jenis penyambung untuk mengendorkan baut-baut yang sangat kuat contohnya baut kepala silinder

Batang Perpantidakboleh Sock (Socket ExtensionBar)

Alat ini digunakan bersama dengan ratchet atau Alat yang sama untuk menjangkau mur atau baut yang tidak terjangkau oleh spanner. Pastikan extension sejajar dengan headnut atau headbolt dan socket terpasang dengan kondusif serta tidak berada dalam posisi miring pada suatu sudut. Jika tidak maka extension sanggup tergelincir sehingga menimbulkan kerusakan pada tool atau kemungkinan cidera. Berhati-hatilah ketika bekerja di dalam tempat yang tertutup di sekitar sambungan listrik contohnya pada starter atau battery.

Sambunga Sock Universal (Universal Socket Joint Wrench)

Sambungan sock universal digunakan untuk melepas atau memasang baut/mur pada posisi-posisi yang menyudul dan tidak terjangkau dengan batang perpantidakboleh saja.

Universal jointterdiri dari internal drive socket member, external lug memberdan pivot block di serpihan tengah. Yokedipasang pada pivot block dan mempersembahkan keduapivot point yang memungkinkan sambungan dibengkokkan.Universal jointdapat digunakan dalam aplikasi apa pun dimana ratchetatau extensionharus berada pada suatu sudut dengan socket.

Tool ini khusus digunakan untuk menjangkau area yang susah. Yakinkan socket betul-betul pas dengan nut atau bolt, jikalau tidak maka sanggup terjadi slip sehingga tool menjadi rusak dan beresiko timbulnya kecelakaan. Jangan pernah menggunakan standard atau power universal joint dengan impact wrench. Universal joint lebih keras dan lebih ringkih dibanding impact universal joint dan akan rusak atau pecah ketika digunakan.

Socket segi enam (Single Hexagonal)

Alat ini berdinding sangat tebal dan lantaran itu sangat kuat. Alat ini sangat cocok untuk digunakan dengan impact gun. Kunci sock secara umum mempunyai bidang sentuh pada seluruh bagian  kepala baut/mur dan lebih luas dibandingkan dengan kunci ring, sehingga kemungkinan merusak kepala baut sangat kecil. Oleh lantaran itu dalam pengencangan yang extra dimasukankan menggunakan kunci sock terutama yang segi enam

Kunci sock segi enamganda(Double Hex Socket).

Alat ini berdinding tipis dan dibuat untuk digunakan dengan Alat aktivis yang dioperasikan dengan tangan. Alat ini sangat serbaguna lantaran cocok digunakan pada mur atau baut dalam 12 posisi yang tidak sama-beda.

Kunci Busi (SparkPlug Socket).

Alat ini dipasang dengan sisipan karet yang tidak spesialuntuk mencegah porselin pada busi biar tidak pecah, melainkan juga menahan busi untuk megampangkan pelepasan dan pemasangan. Alat ini dibuat dengan bermacam-macam ukuran biar cocok dengan tiruana busi.

Kunci Roda (Wheel Brace)

Alat ini digunakan untuk melepaskan dan memasang kembali pelak(lug) ataun mur (nut) pada roda. Alat ini biasanya mempunyai 3 atau 4 ujung socket dengan ukuran yang tidak sama-beda. Hal ini membuat sebuah wheel brace cocok untuk banyak sekali penerapan pada kendaraan.

Kunci Allen (AllensKeys)

Kunci allen, disebut juga kunci inbusdibuat dari baja heksagonal high tensile, seringkali dibengkokkan dengan sudut yang tepat dan berbentuk abjad ”L” dan ada yang berbentuk abjad ”T”. Ada juga kunci allen yang dioperasikan mirip kunci sock . Allen key digunalan untuk melepaskan dan mengganti mur/sekrup dengan tengah kepala berbentuk segi enam  (Allen headed cap).

Kunci Sock Bintang (Star Socket)

Sekilas kunci ini mirip kunci sock  segi enam ganda, namun tidak sama jenis kepala baut yang sanggup dibuka dengan kunci ini. Penggunaanya dan kelengkapan lainnya sama dengan kunci sock biasa.

Adjustable / Shifing Spanner .

Alat ini spesialuntuk digunakan bila spanner atau socket yang tepat untuk pekerjaan tersebut tidak tersedia.

Wrench  ini mempunyai head dengan salah satu jaw tetap dan jaw yang lainnya bisa disetel.   Head mempunyai sudut  22.50 terhadap shank atau handle. Adjustment screw yang di-knurling berkhasiat untuk menggerakkan adjustable jaw dan berada ditengah-tengah head. Adjustable wrench secara umum dipergunakan pada  bolt atau nut ukuran tertentu (special) atau  spesialuntuk ketika open end, box end atau combination wrench tidak tersedia. Meskipun adjustable wrench sanggup dipergunakan pada macam-macam ukuran, namun tidak sanggup mencengkeramnut atau bolt seaman standard wrenchdan mempunyai kemungkinan yang lebih besar untuk slip dan merusak fastener.Wrench ini tidak dirancang untuk pekerjaan service yang berat dan tidak boleh digunakan di tempat yang memerlukan tenaga yang kuat. Selalu kencangkan jaw dengan kondusif pada fastener sebelum menggunakan wrench.Pastikan adjustable jaw menghadap ke si pemakai tool ketika menarikdanunik wrench. Hal ini akan menempatkan tenaga yang lebih besar pada stationary jaw dan memmenolong mempertahankan cengkeraman yang kuat pada fastener.HINDARI MENDORONG adjustable wrench, memukulnya dengan hammer, atau menggunakan extension.

Obeng (Screwdriver).

Fungsi obeng yaitu  untuk membuka atau mengencangkan sekrup. Yakni untuk membuka atau mengencangkan sekrup. Secara umum orang mengenal spesialuntuk ada dua jenis obeng yaitu obeng plus (Philips screwdriver) dan obeng minus (Slotte Screwdriver).Namun faktanya, jenisobeng bukan spesialuntuk bentuk plus atau minus lantaran masih banyak obeng yangdirancang untuk bermacam-macam kebutuhan.

Satuan obeng

Umumnya banyak yang tidak mengetahui satuan ukuran obeng sehingga dapatdikatakan obeng spesialuntuk terbagi tiga ukuran: obeng kecil, sedang dan besar. Namuntak tidak sama dengan peralatan kunci, obeng pun mempunyai satuan ukuran.Obeng plus, mempunyai ukuran menurut ketumpulan mata. Sebagai contoh, 1 x 75 berarti mata plus lancip dengan panjang gagang 75 mm.

Sedangkan 2x100 berarti mata obeng lebih tumpul dari referensi pertama dengan panjang gagang 100 mm. Sedangkan untuk obeng minus, satuan ukurannya lebih gampang. Misalnya ukuran 5 x 75 yang berarti lebar ujung obeng 5 mm dengan panjang obeng 75 mm.Penggunaan obeng harus memperhatikan kepresisian mata obeng dengan sekrup, agar kepala sekrup tidak mudah rusak. Panjang pendeknya obeng juga perlu diubahsuaikan dengan ruang yang tersedia. Obeng dengan gagang pendek sering digunakan untuk menyetel karburator atau serpihan dengan ruang kerja terbatas.

Obeng ketok (Impact driver)

Obeng ketok digunakan untuk mengencangkan atau melepas sekrup dengan kekencangan yang lebih.Diaplikasikan dengan cara metutar gagang obeng kearah mengencangkan atau mengendorkan kemudian menahan dengan tetap menekan, selanjutnya ujung gagang obeng dipukul dengan palu.

Mata obeng sanggup diganti-ganti sesuai ukuran yang pas dengan kepala sekrup.

Skrap (Gasket Scraper)

Alat ini digunakan untuk melepaskan material gasket yang melekat pada komponen sebelum komponen dipasang kembali.

Thread Gaugeatau T.P.I.

Alat ini digunakan untuk mengidentifikasi threat pitch atau jenis ulir pada baut yang tidak diketahui.

Satu unit Feeler Gauge atau Pengukur Ketebalan ( Thickness Gauge).

Feeler Gauge digunakan untuk mengukur celah atau kerenggangan kecil di antara dua komponen. Misalnya jarak di antara valve stem dan lengan pemutus (rocker arm) yaitu tappet atau kerenggangan katup (valve clearance). Alat ini mempunyai ukuran ketebalan yang tertera pada masing-masing lembaran, sehingga untuk menggunakanya tinggal menyesaikan kebutuhan sesuai spesifikasi.

Starting Punch.

Alat ini yaitu sebuah punch yang dilancipkan/diruncingkan sehingga menciptakannya menjadi lebih kuat dibandingka pin punch. Kegunaannya yaitu sebagai pembuka pertama sebuah dowel atau retaining pin sebelum menggunakan pin punch.

Pin Punch.

Alat ini mempunyai diameter yang sama dari ujung hingga kerangka/bodinya. Alat ini digunakan untuk melepaskan pin yang menahan komponen pada sebuah shaft dari tempatnya, yang sebelumnya sudah dipertamai dengan starting punch.

Tang Potong (Side Cutting Plier)

Cutting jaw dibuat pada sudut di antara kedua pegangan/gagangan. Tang potong tersedia dengan banyak sekali macam ukuran dan yang paling sering digunakan dengan ukuran panjang 7 inchi. Pivot pin sudah dikunci secara permguan dan tidak bisa diatur supaya tidak terjadi kelonggaran pada jaw.Jaw mempunyai dua permukaan pemotong, tanpa jaw datar ataupun gigi pencengkeram, dan bersudut sekitar 200 terhadap handle. Sudut jaw mempersembahkan ruang gerak di antara handle pada pekerjaan di area tertutup. Penggunaan dasar diagonal plier yaitu untuk memotong kawat, tetapi sanggup juga digunakan untuk banyak tujuan lainnya. Tool ini sanggup digunakan untuk melepaskan dan memasang cotter pin, memotong selang berdiameter kecil, pipa tembaga, baja berdiameter kecil, mengelupas isolasi dari kabel, dsb. Berhati-hatilah ketika memotong kabel listrik. Pastikan rangkaian sudah dimatikan untuk mencegah biar tidak terjadi percikan api atau sengatan listrik. Ketika memotong pipa pastikan tidak terdapat tekanan di dalam saluran. Jangan menggunakan diagonal plier untuk melepaskan spring. Mencoba mencengkeram spring sanggup mengakibatkan spring terpotong dan terpental sehingga mengakibatkan cidera. Jangan mencoba memotong benda-benda yang berukuran terlalu besar, contohnya kawat baja.

Perawatan

Jagalah kemembersihkanan diagonal plier , membersihkankan dari kotoran dan oli. Periksalah jaw secara bersiklus untuk mengetahui apakah terdapat kelonggaran secara berlebihan dan gantilah tool apabila ditemukan kondisi mirip ini. Apabila serpihan cutting edge sudah tumpul atau rusak, gantilah tool ini. Mencoba menajamkan cutting edge akan mengakibatkan tool menjadi tidak sejajar.

Tang Kombinasi (Combination Plier)

Alat ini yaitu jenis pliers yang paling berguna. Rahangnya mempunyai gerigi untuk memegang beda rata, gerigi untuk memegang pipa, pemotong samping (side cutter),dan dua sambungan atau pemotong kabel (wire cutter). Alat ini juga bisa digunakan untuk melilit dan memotong kabel, menggenggam komponen-komponen bulat berukuran kecil dan membengkokkan logam yang tipis. Alat ini dikeahui sanggup digunakan untuk banyak sekali macam keperluan.

Tang Cucut (Long Nose Plier)

Rahangnya berukuran panjang dan diruncingkan dengan permukaan penggenggam yang bergerigi tajam. Alat ini digunakan dalam pekerjaan di ruangan-ruangan sempit, untuk membengkokkan dan membentuk kabel atau lembaran besi lunak

Tang Sambungan Slip (Slip Joint Pliers)

Salah satu pegangannya mempunyai lubang yang kecil dan pegangan lainnya mempunyai lubang pin yang bias digeser (pivot pin). Alat ini sanggup digunakan untuk mencengkeram komponen-komponen kecil atau bisa diperbesar untuk mencengkeram komponen-komponen yang lebih besar.

Tang Air (Interlocking joint plier/Multi Grip)

Multi grip pliers mempunyai kelebihan yang sama mirip slip joint pliers namun dengan pemilihan ukuran jepitan yang lebih besar. Alat ini akan menjepit benda bulat atau bengkok dengan sangat kuat. Interlocking joint plier terdiri dari tiga serpihan utama: stationary jaw, adjustable jaw dan pivot pin serta nut. Stationary jaw memiliki lima slot melengkung yang pas dengan curved teeth pada adjustable jaw. Jaw berada pada sudut 450 dengan handle untuk mempersembahkan cengkeraman embel-embel pada benda kerja ketika daya diaplikasikan untuk memutar bidang yang dikerjakan.

Handle berukuran lebih panjang dibandingkan handle pada slip joint atau needle nose plier  untuk mempersembahkan daya cengkeram yang lebih besar. Ukuran panjang 250 mm yaitu yang paling umum dan sanggup digunakan pada fastener dengan diameter hingga 1½”. Ukuran kecilnya juga sering ditemukan dan digunakan untuk servicing distributor dan pekerjaan-pekerjaan elektrik yang lain. Tidak mirip vice grip yang spesialuntuk berfungsi sebagai wrench pemegang, interlocking joint plier sanggup juga digunakan untuk memutar fastener atau pipa lantaran mempunyai gigi-gigi yang mempersembahkan cengkeraman yang cukup, dan pengaturan memungkinkan jaw tetap sejajar. Plier ini sanggup digunakan pada nut, bolt, fitting, pipa-pipa dan plat logam. Tool ini cocok untuk membengkokkan kabel, melepas dan memasang clip dan spring, dan cramping sambungan listrik. Untuk pemakaian pada fastener, pastikan bahwa kedua jaw sejajar dan bersentuhan dengan rata pada sisi-sisi nut atau bolt. Gunakan selalu gaya tarik pada adjustablehandle biar gigi plier menggigit ke dalam fastener saat diputar. Penerapan arah gaya yang salah akan mengakibatkan plier slip dari fastener, menyebabkan cidera dan gigi-gigi plier jadi tumpul. Periksa terlebih lampau sebelum digunakan untuk mencegah terlepasnya cengkraman jaw secara tiba-tiba ketika dilakukan pemdiberian gaya.

Vice Grip atau Locking Pliers.

Alat ini biasanya digunakan sebagai sekrup kursi (vice) portabel berukuran kecil untuk menahan komponen yang dilas, diruncingkan, dibor atau dipotong.Vice grip yang paling umum berukuran 250 mm, tetapi tersedia juga ukuran dan bentuk jaw yang tidak sama. Jaw untuk multi grip yang berukuran 250 mm lebih panjang 25 mm dari pipe wrench atau slip joint plier dan mempunyai gripping teeth. Knurled adjusting screw terdapat di serpihan ujung stationary handle dan release lever terdapat pada adjustable handle. Jaw yang bergerak dihubungkan dengan stationary jaw dengan pivot pin yang dibuka dan ditutup oleh adjustable jaw, yang terdapat pada pivot pin lainnya. Vice grip adalah tool pengunci yang sanggup digunakan untuk menahan nut, bolt, pipefitting, plat besi. Jaw tidak selalu sejajar satu sama lain pada ketika bukaan jaw semakin lebar. Pada ketika digunakan untuk fastener, harus selalu memperhatikan ukuran vice grip untuk mencegah slip atau kemungkinan rusak. Untuk fastener seperti nut dan headbolt, harus digunakan vice grip dengan jaw lurus. Untuk pipa atau benda-benda bundar, harus digunakan vice grip dengan jaw melengkung. Pilihlah selalu ukuran vice grip yang memungkinkan jaw biar sedapat mungkin berada dalam posisi sejajar ketika menjepit fastener. Gunakan vice grip sebagai tool penahan saja, bukan sebagai wrench. Teeth tidak dimiringkan mirip pada pipe wrench dan cenderung kehilangan cengkeraman pada ketika vice grip diputar. Pastikan bahwa vice grip terpasang dengan benar dan kondusif pada nut atau headbolt serta tidak berada dalam posisi miring pada suatu sudut. Bentuk geriginya tidak mirip pada pipe wrench dan cenderung lepas genggamannya pada ketika vice grip diputar. Pastikan vice grip terpasang dengan baik dan kondusif pada nut atau bolt serta tidak longgar. Jangan pernah memukulnya dengan hammer atau menggunakan extension, karena hal ini sanggup membuat penguncinya terbuka dan terlepas dari objek, mengakibatkan tool rusak atau cidera. Jika perlu, genggam kedua pegangannya untuk mengurangi kemungkinan penguncinya terlepas.

Tang Sirklip Dalam (Internal Circlip Pliers)

Alat ini digunakan untuk melepaskan atau memasang internal circlip yang digunakan untuk menahan beberapa gudgeon pin di dalam piston.Retaining ring pliertidak mempunyai jaw teethatau gripping flatyang umum terdapat pada kebanyakan plier.Plierjenis ini mempunyai jawtipis yang meruncing hingga ke ujung dan di setiap jaw pada serpihan ujung tersebut terdapat bentuk bundaran kecil. Bagian-bagian ujung  ini sanggup masuk dengan pas pada lubang-lubang dalam retaining ring untuk membuatkan atau menyusutkannya.Kebanyakan retaining plier mempunyai tip yang permguan, tetapi ada juga tip yang sanggup ditukar-tukar untuk banyak sekali ukuran sehingga memungkinkan penerapan retaining plier dalam banyak sekali ukuran. Kebanyakan tipe retaining plier terbuat dari baja tempa tipis yang dihubungkan oleh pivot pin, tetapi sanggup juga ditemukan tipe lain dengan feature tambahan dan bentuk yang tidak sama. Retaining plier juga digunakan untuk membuka dan memasang internal dan eksternal retaining ring dan tidak ada penerapan umum lainnya. Jangan pernah menggunakan retaining ring plier pada aplikasi lain yang mana tool ini tidak didesain untuk itu, mirip gripping, prying, dll. Yakinkan untuk menggunakan ukuran plier yang benar. Penggunaan yang ukurannya tidak sesuai akan mengakibatkan ring lepas dan terlempar sehingga mengakibatkan cidera, ataupun kerusakan pada plier itu sendiri. Jangan gunakan plier yang bengkok atau tip yang rusak, ataupun jaw yang terlalu longgar.

Tang Sirklip Luar (External Circlip Pliers)

Alat ini digunakan untuk melepaskan dan memasang external circlip mirip yang akan digunakan untuk menahan bearing pada shaft. Alat ini mempunyai gerakan ganda, sehingga pada ketika tangan Anda menutup, jaw terbuka.

Macam-Macam Palu

Palu Konde (Ball Peen Hammer)

Alat ini mempunyai bola di salah satu ujung dan permukaan yang rata pada ujung lainnya. Alat ini digunakan untuk membulatkan paku keling ( rivet ), membentuk logam, memukul dan pahat serta fungsi-fungsi lainnya yang sejenis

Palu Kuningan (BrassHammer)

Alat ini digunakan untuk pemukulan berkekuatan sedang dan mencegah biar tidak rusak komponen-komponen yang dipukul

Plastic Hammer.

Alat ini juga digunakan serupa dengan brass hammer namun ditujukan spesialuntuk untuk pemukulan enteng.

Palu Kulit (Rawhide Hammer)

Alat ini dibuat dengan permukaan dari kulit. Alat ini digunakan untuk memukul permukaan-permukaan benda yang sangat halus atau bahan-bahan lunak tanpa mengakibatkan kerusakan.

Palu Karet (Rubber Mallet)

Bagian kepela dibuat dari karet yang keras yang menciptakannya sangat cocok untuk pemakaian mirip pemasangan ban

Pembelajaran 2. Peralatan Kerja Bangku

Kerja kursi yaitu segala acara proses produksi yang dikerjakan secara manual, tanpa menggunakan mesin, dikerjakan di atas meja kerja. Kegiatan-kegiatan yang termasuk ke dalam kerja kursi yaitu :

a)    Proses pemotongan; yaitu proses penggerpenghasilanan

b)    Proses meratakan permukaan, membuat chamfer ; dengan pengikiran

c)    Proses pelubangan : pengeboran

d)    Proses pembuatan ulir : pengetapan ( tap ) dan penyenaian ( snei )

e)    Penandaan dengan penitik dan penggores

f)     Pengukuran

Berdasarkan proses pembuatan benda kerjanya, kerja kursi sanggup dibedakan ke dalam dua jenis, yaitu :

1.   Proses pembuatan dengan cara mengurangi volume benda kerjaUntuk mendapat suatu bentuk yang diinginkan, dilakukan  penyayatan sehingga volume benda kerja berkurang. Penyayatan tersebut dilakukan dengan cara :

a)      Pemotongan dengan gerpenghasilan tangan

b)      Pemotongan dengan kikir

c)      Penyayatan dengan tap tangan / snei tangan

d)      Penyayatan dengan pahat tangan

e)      Penyayatan dengan sekrap tangan

2.   Proses pembuatan dengan cara tanpa mengurangi volume benda kerja untuk mendapat suatu bentuk yang diinginkan, dilakukan tanpa penyayatan sehingga volume benda kerja tidak berkurang. Pembuatan benda kerja dilakukan dengan cara :

a)      Pembengkokan ( bending )

b)      Distempel ( stamping ), dll.

Peralatan Kerja Bangku

Gerpenghasilan Besi (Hacksaw)

Alat ini digunakan untuk memotng bemacam-macam logam gabungan (alloy) dan baja dengan kadar karbon rendah – yaitu logam lunak.

Penitik (Centre Punch)

Ujungnya diruncingkan. Alat ini digunakan dengan hammer untuk membuat titik tanda pada sepotong baja sebelum menggunakan sebuah bor. Titik tanda tersebut mencegah bor biar tidak menyimpang dari posisi lubang yang diinginkan

Penggores (Scriber)

Penggores adalah alat tangan yang digunakan dalam pengerjaan logam untuk menandai garis pada benda kerja, mirip kayu atau logam yang akan dipotong. Proses menggunakan penggores spesialuntuk untuk menandai titik untuk selanjutnya dikerjakan oleh mesin. Hal ini digunakan untuk mengganti pensil atau tinta garis, lantaran tanda susah dilihat, mudah dihapus, dan tidak akurat dengan garis yang tipis dan semi permguan.

Penggores (Scriber) terbuat dari baja cor yang sudah mengeras yang diasah dengan sudut 30 derajat atau 40 derajat

Siku-Siku(Steel Square)

Siku-siku yaitu sebuah alat ukur yang terdiri dari tubuh dan daun siku, dimana tubuh lebih tebal dan lebih berat jikalau dibanding dengan daunnya, hal ini berfungsi untuk ketepatan dan kemantapan pegangan sewaktu digunakan.

Fungsi siku-siku hampir sama dengan busur derajat yaitu untuk:

a)    Membuat garis sudut

b)    Memeriksa kemienteng atau kesikuan serpihan suatu benda

c)    Memeriksa kerataan permukaan benda.

Ragum (Vice)

Ragum adalah suatu alat penjepit untuk menjepit benda kerja yang akan dikikir, dipahat,digerpenghasilan,di tap,di sney,dan lain lain.melaluiataubersamaini memutar tangkai (handle) ragum,Maka verbal ragum akan menjepit ataumembuka/melepas benda kerja yang sedang dikerjakan. Bibir verbal ragum harusdijagatidakboleh hingga rusak akhir terpahat,terkikir dan lain sebagainya.
Memilih tinggi ragum yang sesuai
Teknik menentukan ragum yang sesuai dengan tinggi tubuh anda :

a)    berdiri tegak di ragum

b)    tempelkan kepalan tangan pada dagu

sukut harus berada diatas verbal ragum dan apabila lengan kita ayunkan,sikut tidakboleh hingga menyentuh bibir verbal ragum.

Mesin Bor (Drilling)

Alat yang digunakan untuk mengebor/menciptakan lubang pada benda kerja mirip plat aluminium, besi dll. Untuk mengebor biasanya digunakan alat menolong tangan untuk member tekanan bor. Pada ketika mengebor siswa diwajibkan menggunakan kacamata pelindung

Snei (Thread Die)

Thread die digunakan untuk membuat ulir  pada sepotong besi bulat atau untuk memperbaikai ulir yang sudah rusak.

Tap (Thread Tap)

Thread tap yaitu Alat untuk memotong ulir biar cocok untuk baut pasangannya atau baut tanam. Alat ini sanggup digunakan untuk memperbaiki mur atau Alat yang sama yang ulirnya tidak teratur (cross threaded).

Handle Senai (Die Stock Handle)

Alat ini digunakan untuk menahan thread die dengan kuat biar operator (mekanik) sanggup mempersembahkan tekanan yang merata dan tuas tidak miring.

Handel Tap (Tap Stoc Handle)

Alat ini digunakan untuk menahan thread tap dengan kuat untuk memungkinkan mekanik mempersembahkan tekanan yang kuat  dan merata pada sistem tuas dan untuk memastikan bahwa sudut cut thread yaitu 90° dengan komponen tersebut.

Sikat Baja(WireBrush).

Bulu-bulu sikat (bristle) biasanya yaitu baja dengan high tensile. Alat ini cocok untuk menghilangkan karbon, materi gasket yang usang dan kotoran atau karat dari permukaan-permukaan logam

Pahat (Cold Chisel)

Sebuah cold chisel sangat keras pada cutting end dan lunak pada striking end. Alat ini digunakan untuk memotong rivet head, baut, mur, dan lempengan logam yang enteng. Alat ini bisa digunakan untuk banyak sekali macam pakaian dimana komponen-komponen yang dipasang terlalu kencang harus dilepaskan.

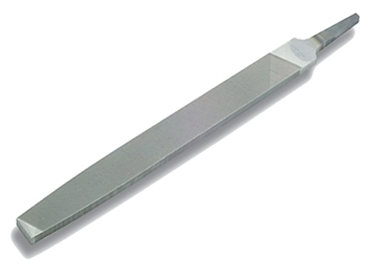

Kikir Rata Dua Sisi (Flat Double Cut File)

Jenis yang paling umum disebut file bustard yang ideal untuk pemotongan yang cepat.

Kikir Rata Tunggal (Single Cut Mill File)

Alat ini digunakan untuk menuntaskan permukaan pipih secara baik.

Kikir Bulat (Round File)

Alat ini seringkali dinamakan rat-tail dan mempunyai single cut tooth pattern. Alat ini umumnya digunakan untuk memperbesar lubang-lubang atau permukaan file bercekung kecil.

Meja Perata

Meja Perata ini berfungsi untuk menguji kerataan permukaan. Selain itu meja datar di gunakan untuk meletakkan benda kerja serta alat-alat menggambar. Biasanya meja perata (surface table) terbuat dari besi tuang, keramik atau batu granit. Alat ini dipergunakan sebagai landasan untuk memukul atau meratakan benda kerja yang bengkok. Harus diusahakan biar permukaan meja datar ini tidak rusak atau cacat, dan hasil lukisan atau pekerjaan yang dikerjakan tetap baik.

Bolt Cutter

Bolt dan batang logam sanggup dipotong dengan boltcutter . Boltcutter mempunyai handle berukuran panjang dan gerakan doublelever yang menghasilkan laba mekanis yang tinggi sehingga memungkinkan bolt sanggup dipotong.

Tube Cutter

Tubecutter digunakan untuk memotong pipa kecil, contohnya pipa materi bakar (Gambar 57). Tool ini dipasang pada pipa yang akan dipotong sehingga pipa tertahan di antara cuttingdisc dan sepasang roller. Tool kemudian diputar di sekeliling pipa dan perlahan-lahan dikencangkan hingga disc memotong pipa.


Flaring Tool

Ujung dari pipa-pipa berdiameter kecil terkadang harus dimekarkan biar sanggup membentuk seal terhadap ujung pipa lain yang disambungkan.

Flaringtool mempunyai lubang yang memungkinkan pipa dari banyak sekali ukuran dimasukkan di dalam tool tersebut (Gambar 58). Sebuah cone kemudian dimasukkan ke serpihan ujung pipa sehingga memaksanya mengembang atau melebar. Lubang di dalam tool dibor sedemikian rupa (countersink) sehingga sesuai dengan bentuk cone.

Belt Dan Wad Punch

Belt dan wadpunch tersedia dalam satu set ataupun per unit (Gambar 59 dan Gambar 60). Tool ini digunakan untuk melubangi material serat, karet, gabus dan sejenisnya. Gunakan selalu tool ini

diatas kayu yang keras.

Arbour Press

Arbour press mempunyai tumpuan vertikal di sisi belakang. Pada serpihan atas dipasangkan tuas lurus (tuas penekan) yang mempunyai rackgear. Press bar dipasang secara vertikal. Di bersahabat press kafe terdapat peralatan adjustment. Ketika pengatur dioperasikan, press kafe bergerak secara aksial ke atas dan ke bawah. Kebanyakan peralatan adjustment menggerakkan press kafe dengan cepat dan yang lain menggerakkan tuasdengan lebih lambat tetapi lebih bertenaga. Di serpihan bawah supportvertical terdapat supporthorizontal. Support ini akan menahan material ketika dikerjakan. Arbour press terdiri dari banyak sekali ukuran. Arbour press sanggup dipasang pada workbench atau lantai sesuai dengan ukurannya.

Tool ini digunakan untuk mendorong satu part ke dalam atau keluar dari part kedua, contohnya untuk mendorong shaft keluar dari gear atau bearing. Material yang akan dipasang atau dilepaskan dari shaft diletakkan di atas supporthorizontal. Shaft diletakkan sejajar dengan pressbar. Supporthorizontal mempunyai lubang yang sejajar secara vertikal dengan pressbar. Lubang ini akan mempersembahkan clearance antara shaft dan tumpuan horizontal. Press kafe diturunkan hingga menyentuh shaft. Ketika sudah sejajar, press kafe akan mendorong shaft ke posisi yang diinginkan. Tenaga operator dilipatgandakan dengan laba mekanis arbour press.

Keselamatan

Berhati-hatilah untuk tidak membiarkan part menimpa operator ketika part tersebut didorong keluar oleh arbour press. Pastikan bahwa material ditahan dengan kuat sebelum press kafe diturunkan. Jangan membiarkan material terjatuh di lantai workshop setelah arbour press bebas.

BAB II  POWER TOOLS

Uraian Materi

Yang dimaksud (power tools) peralatan bertenaga yaitu peralàtan yang sumber tenaganya bukan dari tenaga manusia, tetapi tenaga menggunakan listrik atau tenaga pneumatis (gas).Alat-alat bertenaga atauPower tools mirip impact, drill, airhammer, dan diegrinderdigunakan untuk mempercepat penyelesaian pekerjaan. Butuh waktu lama untuk melaksanakan pengeboran pada part, melepas bolt, memperbesar ulir atau memasang part baru. Power toolsdapat menghemat banyak waktu apabila digunakan dengan benar dan berbahaya apabila penerapannya salah.

Bor Listrik Portabel (Portable Electric Drill)

Gambar 2.1.Portable Electric Drill

Bor listrik portable atau disebut juga bor tangan mempunyai spesifikasi menurut ukuran chuck, ukuran motor (hp), dan kecepatan (rpm). Portable drillumumnya berbentuk pistol besar, dengan drillcover terbuat dari plastik atau logam.

Chuckberada pada ujung drill. Chuckmembuka dan menutup sesuai dengan ukuran mata bor (drill bit) yang tidak sama. Untuk mengatur ukuran chuck, dan mengencangkan sebuah chuck key dimasukkan ke dalam lubang kecil pada chuck. Chuck keydiputar searah jarum jamuntuk menutup, berlawanan arah jarum jam untuk membuka. Terdapat lubang udara kecil untuk inlet dan outlet pada rumah bor (drillcase) sehingga memungkinkan udara mengalir melalui motor. Di atasnya terdapat sebuah plat serialnumber dengan info tingkat kecepatan (rpm).

Tombol (trigger)terdapat pada handle yang mengendalikan operasi bor. Tombol triggerlockterdapat di permukaan bawah handle atau di bersahabat trigger. Tool ini dibuat cukup enteng untuk dipegang dengan satu tangan dan mudah untuk dioperasikan. Penggunaan utama yaitu untuk membuat lubang. Bordapat digunakan digunakan untukreamer, mengamplas atau mengkilapkan permukaan. Jenis material yang akan dib or menentukan  jenis mata bor (drill bit). Beberapa perlengkapan dan assesoris memungkinkan drill digunakan untuk banyak tujuan lainnya.

Drill yang baik mempunyai Putaran balik (reverse variable speed). Kecepatan variable membuat operator sanggup memperlambat kecepatan drill untuk memasukkan screw. Tombol trigger lockmenahan triggerdalam posisi “on” ketika drill digunakan untuk mengamplas, mengkilapkan atau memmembersihkankan serpihan yang berangasan biar menjadi halus.

Drill akan mempersembahkan hasil yang lebih baik apabila digunakan sesuai dengan kecepatan yang tepat. Pastikan untuk memegang drill dengan hati-hati sehingga tidak merusak drill bit atau perlengkapannya. Jagalah biar area kerja membersihkan. Jangan menggunakan tool dengan kemampuan kecil untuk  melaksanakan pekerjaan yang seharusnya dilakukan oleh heavy duty tool.

Perawatan

Jagalah kemembersihkanan drill  dari kotoran dan oli. Periksa kabel listrik apakah ada yang terkelupas dan mengalami kerusakan lainnya. Pastikan bahwa tiruana bolt dan fitting terpasang dengan kuat. Periksa operasi triggerdengan melepaskan plug. Gunakan spesialuntuk chuck keyuntuk mengencangkan chuck.

Keselamatan Kerja

Pada gambar di atas, drill bit menggunakan keychuck. Sesudah mengencangkan drill bit di dalam chuck dengan key, lepaskan keychuck sebelum mulai mengebor. Jika tidak melepaskan key, maka key sanggup terlempar dari chuck dan mengakibatkan cidera.

Menggunakan Bor Angin (Air Drill)

Hal-hal yang Perlu Diperhatikan

§  Besarnya torsi yang dihasilkan air drill ditentukan oleh tekanan sistem udara yang mengalirkannya.

§  Air drill lebih kecil dan berputar dengan kecepatan yang lebih tinggi daripada electric drill. Kekuatannya sebanding dengan battery powered drill.

§  Tidak mirip battery power drill atau electricdrill, air drill tidak memerlukan listrik untuk mengoperasikannya. Kedua jenis drill ini lebih kondusif ketika digunakan dalam lingkungan dimana terdapat material yang mudah terbakar.

§  Airtool dipasang pada air supply melalui fitting yang sanggup dihubungkan dan dilepaskan dengan gampang. Lama-lama sambungan ini menjadi aus dan menimbulkan kebocoran udara. Apabila kebocoran udara berlebihan, output dari air tool akan berkurang.

§  Air tool memerlukan pelumasan. Kebanyakan workshopmemiliki toolautomaticoileryang digabungkan dengan sistem air supply. Apabila workshop tidak mempunyai automaticoiler, maka air tool harus dilumasi setiap hari. Berikan beberapa tetes oli pada inlet dari air tool sebelum digunakan.

Air Drill

Gambar 2.2. Air Drill

Bor angin (Air dril)l digunakan dalam lingkungan dimana electric drill tidak kondusif untuk digunakan. Misalnya, percikan api sanggup menyalakan cairan yang mudah terbakar. Karena air drill bergantung pada udara bertekanan maka drill ini tidak sekuat electric drill walaupun berputar secepat electric drill.

Pakailah Safety Equipment



Gambar 2.3. Safety Equipment

Pastikan menggunakan safety equipment yang benar sebelum mulai bekerja. Kaca mata pelindung (goggle)dan ear protector biasanya sudah mencukupi. Jika menggunakan sikat baja (wire brush) untuk memmembuang karbon, karat atau gasket yang rusak, harus mengenakan full face protection untuk melindungi diri dari partikel yang terlempar.

Gambar 2.4. Full Face Protection

1.    Periksalah Pelumasan

Apabila air drill tidak mempunyai sistem pelumasan otomatis, diberikan beberapa tetes oli encer pada inlet udara setiap hari.

Perawatan

Gunakan spesialuntuk key chuckuntuk mengencangkan chuck.Air drill perlu dilumasi dengan oli dan lubang olinya berada pada handle.

Bersihkan area kerja, kemudian bongkar air drill dan simpan perlengkapan yang sudah dimembersihkankan dengan aman.

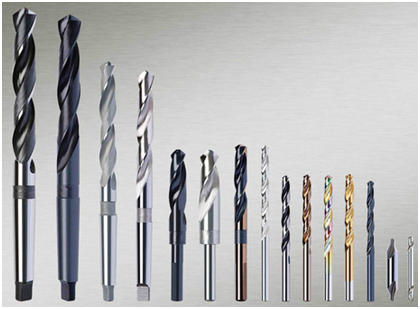

Drill Bit



Gambar 2.5. Drill Bit

Mata bor (Drill bit)yang berada di serpihan ujung, digunakan untuk memotong dan bitshank ditahan oleh jaw pada drillchuck. Umumnya digunakan pada logam untuk membuat lubang berbentuk cylinder. Drill bit jenis ini mempunyai ujung tajam dan dua sisi yang digunakan untuk memotong. Bagian pinggir yang berbentuk spiral mengangkat serpihan logam dari lubang saat drill bit berputar.

Diameter shank sama besarnya dengan diameter tepian spiral. Drill bit yang bukan ialah twistdrill bit yaitu yang diameter sisi potongnya lebih besar dibandingkan diameter bitshank, tidak dianjurkan untuk logam. Diameter drill bit yang paling umum digunakan pada kebanyakan portable drill adalah berkisar antara 1,6 mm hingga 13 mm. Angka pada drill bit juga umum digunakan untuk mengenali ukuran dari drill bit.

Fungsi dari drill bit ini adalah untuk membuat lubang bulat dalam material, yang kerasnya bisa sama dengan mata bor. Penggunaan mata bor khusus untuk membuat lubang. Mata bor tidak boleh digunakan sebagai chisel, tapperatau prier. Mata bor yang terbuat dari baja karbon digunakan untuk kayu dan logam lunak. Mata bor HSS digunakan pada logam lunak dan baja lunak. Mata bor dengan ujung carbide atau tungstencarbide digunakan untuk memotong beton dan logam-logam keras.

Selama penerapan, gunakan cairan pendingin untuk mencegah kerusakan mata bor akhir gerah. Cairan yang umum digunakan sebagai pendingin yaitu oli dan air. Celupkan mata bor ke cairan pendingin ketika melaksanakan pengeboran logam. Gunakan mata bor dengan sangat hati-hati untuk mencegah kerusakan dan menghindari cidera pada operator. Jangan menggunakan mata bor sebagai chisel. Hal ini akan mengakibatkan ujung mata bor patah. Pastikan bahwa bitshanktidak mempunyai serpihan pinggir yang berangasan yang akan mengakibatkan tool rusak. Kebanyakan penyebab kegagalan pengeboran yaitu kerusakan pada shankbit.

Ukuran Drill

Gambar 2.6. Ukuran Drill

Metode-metode diberikut digunakan untuk menentukan ukuran drill.

§  Berdasarkan diameter dalam satuan milimeter, yang berkisar dari 0,32 mm ke atas. Ukuran drill dalam satuan metrik meningkat dalam kimasukan 0,2 mm. Satuan metrik kini ialah kimasukan drill yang paling umum digunakan.

Perawatan

Jaga kemembersihkanan mata bor dari kotoran dan oli. Simpan mata bor di tempat yang kering untuk mencegah karat. Ketika mengasah mata bor, celupkan serpihan ujung mata bor ke dalam air beberapa kali, jikalau tidak, serpihan ujung akan menjadi lunak dan kehilangan kemampuan potongnya. Pastikan untuk mengikuti petunjuk dari pabrik pembuat ketika melaksanakan pengasahan.

Istilah-Istilah Twist Drill

Gambar 2.7. Twist Drill

§  SHANK mempersembahkan dorongan

§  Diameter BODY agak taper dari ujung ke shank untuk mempersembahkan clearence pada pembuatan lubang yang dalam

§  FLUTE mempersembahkan ruang pengeluaran serpihan logam, mempersembahkan sudut garuk dan memungkinkan coolant masuk ke cuttingedge.

§  CHISELEDGE berada pada poros drill dan diharapkan tekanan yang besar untuk mendorongnya masuk ke dalam logam yang sedang dibor.

Face yaitu permukaan aktif dari flute. Serpihan logam bergerak melalui face setelah dipotong oleh cuttingedge. Kemienteng face ini menentukan sudut garuk. Selanjutnya, hal ini mengendalikan kecenderungan drill untuk membiarkan dirinya masuk ke dalam benda kerja dan dengan mudah masuk ke serpihan yang dikerjakan.

Drillplategaugeterbuat dari plat baja yang dikeraskan dan mempunyai lubang dengan ukuran tertentu. Terdapat ukuran di atas diameter setengah inchi. Untuk menggunakan tool ini, cobalah mencocokkan drill ke dalam lubang drillgauge dengan ukuran di bawah diameter drill atau di atas diameter drill. Cobalah menggunakan drill yang masih mempunyai ukuran dan belajarlah untuk mencicipi ukuran drill sesuai dengan ukuran lubang yang benar pada gauge.

Gambar 2.8. Drill Gauge (Seri Huruf)

Untuk mata bor dengan ukuran kecil, drillgauge ini tidak cocok. Juga untuk drill yang berukuran lebih besar dari ½ inchi, drillgauge biasanya tidak digunakan. Dalam kasus seperti  ini, gunakanmicrometer untuk mengusut ukuran drill.



Gambar 2.9. Micrometer

Untuk drill baru, diameternya diukur di sepanjang landsedekat mungkin dengan serpihan ujung.



Gambar 2.10. misal Pengukuran

Untuk drill yang sudah aus, diameter diukur di sepanjang body dekat dengan serpihan ujung flute.

Menggerinda Twist Drill

Untuk memastikan pemotongan yang benar, hukum diberikut perlu diikuti :

1.    Sudut puncak harus benar, sudutnya yaitu 1180.

2.    Bagian pinggir chiseledgeharus berada pada sudut 1200-1350

3.    Lipclearanceharus benar untuk ukuran drill. Jarak ini lebih besar untuk drill yang berukuran kecil. Clearancerata-rata yaitu 80 hingga 120.

4.    Kedua sisi cutting edge harus mempunyai panjang yang sama.

5.    Kedua sisi cutting edge harus berada pada sudut yang sama dengan poros drill.

Akibat Kesalahan Mengasah Mata Bor

Sudut puncak yang terlalu runcing, mengakibatkan lip menjadi cembung dan kehilangan efisiensi pemotongan.

Sudut puncak yang terlalu runcing,lip menjadi cekung dan kekuatan potong hilang terlalu banyak.

Cutting edge pada sudut yang tidak sama mengakibatkan  satu lip melaksanakan tiruana pemotongan sehingga menghasilkan lubang dengan ukuran yang berlebihan

Gambar 2.11. Hasil Kesalahan Mengasah Mata Bor

Lip Clearance Tidak Memadai Drill akan bergesekan dan tidak memotong dengan bagus.

Lip clearance berlebihan drill akan mempunyai cuttingedgeyang lemah sehingga mudah patah dan aus

Sudut Pemotongan

Dua sudut utama adalah:

1.    Clearance angle

Pastikan biar cuttingedgebersentuhan dengan bidang yang dibor dan pastikan bahwa tekanan dipusatkan pada serpihan cuttingedge.

2.    RakeAngle

Jagalah sudut puncak. Sudut yang kecil memungkinkan drill memotong ke dalam material dengan mudah tetapi drill yang mempunyai dimensi mirip ini sangat lemah dan cepat rusak, contohnya chisel khusus untuk kayu tidak akan tahan usang apabila digunakan pada baja.

Sudut potong untuk hacksawblade dan file diatur oleh  pabrik pembuat tetapi terkadang harus diatur ulang jikalau tool harus diasah. Selain sudut potongnya harus benar, lipharus mempunyai ukuran yang sama, ukuran yang tidak sama akan mengakibatkan drill memotong terlalu luas dan akan bergetar jikalau digunakan.

Merupakan hal yang susah untuk mengasah mata bor dengan tangan untuk memastikan bahwa tiruana sudut benar.



Gambar 2.12.

Drillgauge sanggup dibuat dari plat baja dan ialah tool pengukur yang berkhasiat untuk memastikan bahwa penggerindaan sudut serpihan ujung benar.

Portable Power Grinder



Gambar 2.13. Portable Power Grinder

Portable power grinder tersedia dalam banyak sekali bentuk dan ukuran. Ada lightweightgrinder, conewheelgrinder, horizontal grinder dan surface grinder. Bagian-bagian portable powergrinder adalah:

·         Body yang menahan motor atau drive unit.

·         Handlehingga ke tempat penyambungan power source.

·         Control lever untuk power.

·         Grinding wheel.

·         Attachment lain.

Body grinder sanggup terbuat dari logam atau plastik. Ukuran gerinda diklasifikasikan menurut kecepatan (rpm) dan ukuran grinding wheel yang digunakan. Portable powergrinder digunakan untuk menggerinda hasil pengelasan, menghaluskan permukaan dan memmembersihkankan karat. Portable powergrinder digunakan di tempat yang tidak memungkinkan untuk mencekam benda kerja di pedestal grinder. Portable powergrinderdipegang dengan tangan dan dioperasikan di atas bidang yang dikerjakan.

Apabila portable powergrinderdigunakan untuk menghaluskan suatu permukaan, kualitas karenanya tidak akan sama dengan hasil dari gerinda yang menggunakan mesin Gunakan spesialuntuk portable powergrinderdi tempat dimana permukaan simpulan tidak terlalu penting. Periksalah grinding wheel apakah ada yang pecah atau retak sebelum digunakan. Apabila ada yang pecah atau retak, pasanglah grinding wheel baru. Selalu gunakan safety glass saat menggunakan portable powergrinder.

Pastikan kecepatan maksimum spindletidak melebihi kecepatan yang sudah ditentukan. Cabut kabel listrik jikalau tidak digunakan. Apabila wheel guard sudah dibuat untuk gerinda, pastikan pelindung ini digunakan. Ketika menggunakan gerinda, dekatkan gerinda secara perlahan dengan benda kerja. Jangan menggerinda di sekitar gas yang mudah terbakar, di sekitar gabungan atau material yang mudah terbakar. Jangan terlalu menekan gerinda, jikalau terlalu banyak aksentuasi akan memperlambat motor dan mengakibatkan benda kerja menjadi gerah, sanggup mengakibatkan distorsi terhadap logam. Jangan menghidupkan gerinda dengan spindleterkunci atau dalam keadaan dibebani. Hal ini sanggup mengakibatkan motor terbakar.

Gambar 2.14. baigian-bagian Portable Power Grinder

Perawatan

Jaga kemembersihkanan portable powergrinder dari kotoran dan oli. Jangan membiarkan kotoran masuk ke dalam ventilasi udara. Periksa kabel listrik apakah ada yang terkelupas dan kerusakan lainnya. Pastikan tiruana bolt, fitting kencang dan jagalah gerinda tetap dalam kondisi yang baik. Periksa mechanical operation dari control lever dengan melepaskan plug. Pelumasan yang baik akan mempersembahkan daya pakai yang lama. Gerinda yang digunakan pada pekerjaan berat harus diinspeksi dan dilumasi.

Menggunakan Portable Angle Grinder

Hal-hal untuk Diperhatikan

§  Grinderdisc diputar pada kecepatan yang berkisar antara 5.000 rpm hingga 12.000 rpm.

§  Semakin kecil gerinda maka semakin tinggi putarannya. Sandingdisc dan wirewheeldapat dipasang pada gerinda, sehingga menciptakannya menjadi electrictool yang serba guna.

§  Abrasive disc dipasang pada gerinda dengan flangedan nut. Nut dirancang khusus untuk diubahsuaikan dengan cerukan di serpihan tengah padatau wheel. Nut dikencangkan dengan menggunakan wrenchyang ada pada gerinda ketika dibeli.



Gambar 2.15. Abrasive disc

Gambar 2.16. Teknik menggunakan gerinda

Menggunakan Gerinda

a)    Pastikan biar grinding disc berada pada sudut 150 dengan benda yang digerinda.

b)    Pastikan benda yang digerinda berada pada ketinggian pinggang ketika proses penggerindaan.

c)    Hentikan penggerindaan pada interval tertentu untuk mengistirahatkan tangan dan lengan.

d)    Sesudah selesai menggerinda, lepaskan power dan letakkan gerinda di atas kursi dengan disc menghadap ke atas. Jangan meletakkan gerinda dengan menghadap ke bawah hingga disc berhenti berputar.

Portable Impact Wrench

Gambar 2.17. Portable Impact Wrench

Portable impact wrench digunakan untuk memengendorkan baut/mur dengan sangat cepat, sedangkan yang berukuran besar digunakan juga untuk mengendorkan baut/mur yang sangat kencang.

Portable impact wrench tersedia dalam banyak sekali bentuk dan ukuran untuk penerapan yang tidak sama. Dua jenis utama yaitu pistol dan tuas. Jenis pistol mirip mirip portable electric drill yang mempunyai tuas kontrol yang sama untuk power supply. Jenis tuas tidak mempunyai handle terpisah dan tool dipegang di sekeliling epilog motor atau unit penggerak. Jenis tuas mengoperasikan kecepatan alat dan mengubah arah rotasi. Square driveunit beroperasi mirip socketwrench.

Spline drive unit memungkinkan socketmasuk. Penggantian chuckyang cepat mempersembahkan banyak sekali macam output. Impactwrenchdiklasifikasikan menurut jumlah tegangan yang diperoleh dalam waktu 5 detik, ukuran drive, kecepatan (rpm), ukuran bolt dan jenis daya (listrik atau udara). Beberapa impactwrenchmemiliki perlengkapan yang sanggup mengatur torque biar sesuai dengan fastener yang diputar.

Portable impact wrench cukup enteng dan mudah dioperasikan. Keuntungan utama dari impactwrenchdibandingkan wrenchstandar yaitu kecepatan untuk melonggarkan atau mengencangkan bolt dan nut. Operator juga tidak akan mendapat torque yang cukup dari hand tools yang lebih kecil dan akan membutuhkan impact wrench. Impact wrenchdigunakan untuk kebutuhan industri. Impact wrenchlistrik digunakan untuk pekerjaan yang lebih kecil lantaran electricimpactwrenchmempersembahkan torque yang lebih rendah daripada airimpactwrenchdengan ukuran yang sama. Air impact wrench digunakan di hampir tiruana kebutuhan industri. Electric impact wrench dan air impact wrench digunakan di workshop. Impact socketadalah satu-satunya socketyang digunakan dalam impactwrench. Teknik mengetahui perbedaan antara impactsocketdan standardsocketadalah impactsocketberwarna hitam.

Kimasukan tension pada impactwrenchadalah 2.250 hingga 33.760kg. Jangan mengoperasikan tool listrik tanpa terhubung dengan ground. Gunakan safety glass ketika menggunakan impactwrench. Lepaskan alat tersebut ketika tidak digunakan. Gunakan spesialuntuk socketyang sesuai dengan impactketika menggunakan impactwrench.

Pastikan memegang wrenchdengan kuat sehingga sockettidak akan terlepas dari bolt atau nut. Jangan menggunakan impactwrenchtanpa pembebanan. Impactwrenchakan mengalami keausan lebih cepat jikalau tidak mempunyai beban ketika dioperasikan. Pastikan menggunakan ukuran impactwrenchyang benar dan socketyang sesuai dengan bolt dan nut. Pastikan bidang yang dikerjakan dipasang dengan kuat sehingga tidak akan bergerak.

Perawatan

Jaga kemembersihkanan impactwrenchdari kotoran dan oli. Jangan membiarkan kotoran masuk ke dalam sistem ventilasi udara. Pastikan epilog logam atau plastik berada dalam kondisi yang baik. Periksa kabel listrik apakah ada yang terkelupas atau kerusakan lainnya. Periksa operasi mekanis control lever dari power supply dengan plugdilepaskan. Pelumasan yang baik terhadap impactwrenchakan meningkatkan usia pakai wrench. Kebanyakan impactwrenchmemiliki internal oli reservoir yang harus diperiksa setiap kali melaksanakan pekerjaan yang berat.

Menggunakan Air Impact Wrench

Hal-hal untuk Diperhatikan

§  Besar torque yang dihasilkan air impact wrench ditentukan oleh besarnya tekanan sistem yang menyuplainya. Karena besar tekanan ini bervariasi, maka susah untuk menentukan berapa banyak torque sebuah impactwrench ketika diterapkan pada fastener, sehingga mudah terjadi overtorque maupun under tighten pada fastener.

§  Penggunaan airimpactwrenchyang baik yaitu untuk melepaskan wheellugnut. Jangan menggunakan impactwrenchuntuk mengencangkan wheellugnut.

§  Setiap impactwrenchakan mempunyai mekanisme kontrol sehingga impactwrenchdapat digerakkan pada dua arah.

§  Selalu gunakan six pointimpactsocket ketika menggunakan airimpactwrench. Impactsocketdibuat dari banyak sekali gabungan material yang tidak sama dan ketebalan yang lebih besar dibandingkan standardsocket.

§  Airtooldipasang pada air supply dengan menggunakan fitting yang memungkinkan air supply dihubungkan dan dilepaskan dengan gampang. Sesudah beberapa usang sambungan ini menjadi aus dan udara menjadi bocor. Apabila terjadi kebocoran secara berlebihan, maka outputairtool akan berkurang.

§  Airtool memerlukan pelumasan. Kebanyakan workshop mempunyai automaticoileryang dipasang di dalam sistem air supply. Apabila workshop tidak mempunyai automaticoiler, airtool perlu dilumasi setiap hari. Masukkan beberapa tetes oli ke dalam inlet airtool sebelum digunakan.

Menggunakan Impact Wrench

Gambar 2.18. Menggunakan Impact Wrench

Gunakan impactwrench/rattlegun untuk melonggarkan dan melepaskan lugnutpada wheel. Tenaga dan getaran akan melonggarkan nut yang kencang lantaran torque yang dihasilkan oleh wrench.

Menyetel Arah dan Torque

Gambar 2.19. Menyetel Arah dan Torque

Atur arah putaran, forward atau backward dengan wrench lever. Putar valve untuk meningkatkan atau mengurangi torque.

Jangan Over Tighten



Gambar 2.20. Over Tighten

Jangan gunakan impact wrench untuk mengencangkan baut roda(wheelnut)karena sanggup merusak mur/baut. Gunakan kunci roda (wheel brace) atau kunci momen.

Gunakan Special Socket

Gambar 2.21. Macam-macam Socket

Pastikan spesialuntuk menggunakan specialimpactsocket, extensiondan joint. Socketini yaitu jenis segi 6 dan sanggup menahan beban dengan baik.

Air Chisel

Gambar 2.22. Air Chisel

Hal-hal untuk Diperhatikan

§  Airchisel mempunyai fungsi yang sama mirip jackhammer(tool pelubang beton),meskipun cycling rate lebih cepat.

§  Tempatkan mata bor kearah benda kerja sebelum menarikdanunik trigger.

§  Gunakan attachment yang benar untuk pekerjaan yang dilakukan. Penggunaan attachment yang tidak benar sanggup mengakibatkan kerusakan yang besar dalam waktu yang singkat.

§  Airtool dipasang pada air supply melalui fitting yang memungkinkan supply dihubungkan dan dilepaskan dengan gampang. Lama-lama sambungan ini menjadi aus dan udara menjadi bocor. Apabila terdapat kebocoran udara yang berlebihan, outputairtool akan berkurang.

§  Air tool memerlukan pelumasan. Kebanyakan workshop mempunyai automaticoiler yang dipasang di dalam sistem air supply. Apabila workshop tidak mempunyai automaticoiler atau apabila automaticoiler tidak berfungsi, air tool perlu dilumasi setiap hari. Masukkan beberapa tetes oli ke dalam inletair tool sebelum digunakan.

Pilih dan Pasang Bit



Gambar 2.23. Macam-macam Bit

Pilihlah bit yang tepat untuk pekerjaan dan pasang ke dalam nozzle pada gun

Posisikan Chisel



Gambar 2.24. Gunakan Safety Equipment Gambar 2.25.Letak Chisel

Pakailah eye protection dan ear protection yang sesuai. Posisikan chisel sedemikian rupa sehingga chisel tidak mengarah pribadi ke operator dan terpasang dengan benar pada benda kerja. Pastikan untuk TIDAK menarikdanunik trigger sebelum bit ditekan pada benda kerja yang akan dipotong.

Bekerjalah dengan perlahan

Gambar 2.26. posisi/letak Chisel

Berikan tekanan secukupnya dan tariklah trigger. Biarkan chisel bekerja, dan gerakkan perlahan di sekeliling headbolt

Air Blow Gun

Hal-hal untuk Diperhatikan

§  Tariklah trigger dengan perlahan dan atur modulasi udara yang melewati nozzle. Jika terlalu banyak udara, mengakibatkan partikel-partikel akan beterbangan dan tersebar di dalam workshop.

§  Air tool dipasang ke air supply melalui fitting yang memungkinkan supply dihubungkan dan dilepaskan dengan gampang. Sesudah beberapa lama, sambungan ini menjadi aus dan udara menjadi bocor. Apabila terdapat kebocoran udara yang berlebihan, outputair tool akan berkurang.

§  Periksa sambungan antara hose udara dan tool connection setiap digunakan. Jika ada keausan yang tampak, ganti atau perbaiki sambungan yang kurang baik.

Air Duster

Gambar 2.27. Air Duster

Air tool paling sederhana yaitu blowgun atau air duster. Air duster digunakan untuk menyemprotkan udara bertekanan melalui valve, yang dioperasikan oleh lever.

Memasang Tool

Pasang blowgun pada ujung hose udara. Pastikan bahwa fitting diikat dengan kuat.

Kotoran dan serpihan yaitu berbahaya



Gambar 2.29. Gunakan eye protection dan ear protection Saat Menggunakan Air Gun

Airgun digunakan untuk memmembersihkankan kotoran dan serpihan di ruangan yang terbatas. Untuk menghindari cidera, pastikan menggunakan eye protection dan ear protection, setiap kali menggunakan airgun.

Berhati-hatilah!



Gambar 2.30. Air Gun

JANGAN menggunakan air gun untuk memmembersihkankan debu dari tubuh lantaran ini sanggup mengakibatkan cidera. Pastikan untuk mengarahkan semprotan udara menjauh dari operator, dan menjauh dari orang lain.

PEMELIHARAAN TOOL DAN  EQUIPMENT

Pemeliharaan Dalam Penggunaan Hand Tool

Handtool dapat mengakibatkan cidera jika salah penerapannya atau tidak pada tempatnya, demikian juga jikalau tool yang benar digunakan tidak hati-hati, atau tidak diletakkan dengan aman, maka sanggup mengakibatkan cidera. Pastikan menentukan jenis dan ukuran tool yang benar untuk suatu pekerjaan. Periksalah kondisi setiap tool sebelum menggunakannya. Jangan menggunakan tool yang sudah aus atau rusak. Jagalah biar tool tetap dalam kondisi baik dan ingat bahwa tool pemotong harus tajam dan harus aman. Pastikan menggunakan setiap tool dengan cara yang benar.

Tempatkan tool pada shadow board atau di tempat yang benar ketika tidak menggunakannya. Jangan menggunakan hammer untuk memmenolong memutar wrench. Jangan memanjangkan wrench dengan pipa atau cara lain untuk meningkatkan torque. Jangan memukul permukaan yang dikeraskan (ballrace, dsb) dengan hammer, lantaran satu atau kedua permukaan itu bisa pecah dan terpental. Jangan menggunakan wrench atau tool lain yang terlapisi oli atau grease. Jangan membawa screwdriver, chisel atau tool tajam di dalam saku baju kerja. Jangan menggunakan wrench sebagai hammer.

Pemeliharaan Dalam Penggunaan Mesin

Mesin sanggup mengakibatkan kecelakaan fokus jikalau digunakan dengan tidak benar atau ketika orang secara tidak sengaja bersentuhan dengan serpihan yang bergerak. Suatu hal penting yaitu spesialuntuk boleh menjalankan mesin jikalau sudah ditraining untuk menggunakannya dan sudah mendapat surat izin untuk menggunakannya. Jangan pernah takut untuk menyampaikan “tidak tahu” cara menggunakan suatu mesin. Apabila tidak berani mengucapkan hal ini maka sanggup berakibat fatal. Jauhkanlah tangan dari serpihan yang bergerak dan patuhilah peraturan diberikut.

Guard yang tidak berfungsi dengan benar harus segera dilaporkan dan mesin tidak boleh dioperasikan sebelum guard tersebut berfungsi kembali. Jangan melepaskan guard kecuali ketika memmembersihkankan, melumasi, mengatur atau memperbaiki mesin. Ketika guard dilepaskan ketika akan melaksanakan perawatan atau pengaturan, guard harus dipasang kembali sebelum mesindihidupkan. Tool pelindung dan tool keselamatan tidak boleh dibiarkan dalam keadaan tidak berfungsi. Benda kerja yang akan dikerjakan dalam mesin harus dicekam dengan cara yang kondusif di dalam vice atau jig. Jangan mencoba memegangnya dengan tangan bahkan untuk drill kecil sekalipun.

Jangan menghidupkan grinding wheel sebelum mengusut apakah pelindung dan wheel tersebut dalam kondisi yang baik serta benda kerja dicekam dengan baik. Jangan menggunakan sarung tangan ketika bekerja dengan grinding wheel.

Jangan pernah mencoba memmembuang potongan atau geram dari mesindengan tangan. Gunakan brush atau pengait (hook), dan lakukan dalam keadaan tidak bergerak.Cabut / matikan tiruana sambungan mesin dan tidakboleh memmembersihkankan ketika powersupply masih terhubung. Jika perlu untuk mematikan hubungan di titik supply, pastikan bahwa switch mesin dimatikan. Hal ini diharapkan untuk mencegah mesin hidup secara tiba-tiba ketika listrik dihidupkan kembali.

Perawatan dalam Penggunaan Portable Electric Power Tool

Portable electric power tool sanggup menjadi sumber ancaman baik secara mechanical maupun electrical, kecuali jikalau dipelihara dan digunakan dengan benar. Electricalsafety dapat dicapai dengan beberapa metode. Salah satunya yaitu menanamkan kabel ketiga (ground)ke dalam tanah. Kabel ini harus dihubungkan ke tool pada pinground yang ialah salah satu dari three pin outlet. Saat plug ini dimasukkan ke pinground yang benar, maka casing dari tool itu sudah terhubung dengan ground.Hal ini mencegah casingtool bertegangan, meskipun terjadi hubungan singkat.

Untuk portable electric power tool, gunakan spesialuntuk extensionlead yang terdiri dari tiga core. Lead semacam itu harus mempunyai sirkuit yang dihubungkan ke ground dengan kondusif dan terus menerus. Seorang electrician yang baik harus mengusut tiruana tool, fitting dan lead secara teratur. Sebagai pengaman tambahan, powertool yang dihubungkan ke ground sanggup dihubungkan ke three pin outlet pada transformator yang mempunyai isolating transformer. Hal ini akan mempersembahkan derma meskipun sistem ground dari tool tidak berfungsi. Jangan menghubungkan lebih dari satu tool pada isolating transformer. Teknik alternatif untuk mempersembahkan pengamanan embel-embel bagi powertool yang dihubungkan ke ground yaitu dengan menghubungkannya ke three pin outlet pada tool pelindung khusus.

Gunakan selalu pengaman embel-embel apabila tersedia, misalnya, core balance earth leakage circuit breaker. Dalam metode lainnya, tooldibuat double insulated. Metode ini mempunyai dua perangkat isolasi terpisah di antara part yang mengalirkan arus listrik dengan logam apa pun yang mungkin menyentuhnya. Metode ini didiberi label “Do not earth”, “DoubleInsulated”.

Ada Peraturan Pemerintah, yang melarang penerapan mesin berbahaya bagi orang di anak-anak (biasanya di bawah 18 tahun)seperti gerpenghasilan berputar (power driven circular saw). Sebelum menggunakan portable electric tool, periksalah serpihan casing, brush cap, switch, lead dan plug untuk memastikan bahwa tool tersebut tidak rusak. Jangan menggunakan tool apa pun yang casing, brush cap, switch, lead atau plug sudah rusak, mengalami overheating atau busuk terbakar. Pasanglah tag “Out of Service” pada tool tersebut. Seorang Electrician yang jago akan memasang tag dengan benar pada kabel-kabel listrik, tool yang sudah perksa atau diperbaiki.

Jangan memdiberi beban yang berlebihan pada tool atau tidakboleh menghubungkannya pada powersupply yang mempunyai voltage  tidak sesuai. Bacalah name plate dengan seksama dan ketahuilah apa arti dari masing-masing item. Jangan membawa atau menggantung portabletool pada lead.

Peganglah tool dengan kondusif ketika digunakan dan letakkan dengan hati-hati setelah tool berhenti berputar. Bagian yang akan dibor atau digerinda harus ditahan dengan kondusif pada posisinya dengan menggunakan clamp atau vice. Peganglah tool dengan kuat ketika berputar, lantaran tool cenderung bergerak ketika dinyalakan. Juga bersiaplah untuk menahan gerakan putar dari portable drill yang besar ketika mulai memotong atau menekan.

Pastikan ventilasi udara tidak tersumbat, bebas dari debu dan kotoran. Jagalah biar tool tidak berair dan lebih berhati-hatilah dalam situasi lembab (misalnya, tidakboleh membiarkan lead terkena air, gunakan rubber soled shoes dan rubber glove). Bukalah extensionlead sepenuhnya dari gulungan sebelum menggunakannya.

Jika digunakan dalam kondisi masih tergulung, gerah sanggup timbul dan sanggup merusak pembungkus kabel serta sanggup mengakibatkan kebakaran. Gunakan extensionlead dengan benar. Pastikan bahwa tool pada posisi “OFF” dan hubungkan ke extensionlead. Hubungkan extensionlead ke outlet listrik dan hidupkan power pada posisi “ON”. Operasikan tool dengan benar.

Pertimbangkan keselamatan orang lain ketika menggunakan tool ini. Berhati-hatilah untuk tidak membuat orang lain tersandung oleh lead. Periksa serpihan belakang sebelum melaksanakan pengeboran.

Pastikan orang lain tidak akan terkena oleh percikan api yang beterbangan, logam gerah, dsb (gunakan screen pelindung). Jangan meninggalkan tool dalam keadaan terpasang dalam sambungan listrik.

Grinding Wheel

Abrasive wheel yang dipasang pada gerinda kursi atau pedestal grinder digunakan untuk pekerjaan penggerindaan di workshop contohnya menajamkan drill, punch dan chisel. Grinder sanggup digunakan untuk memmembersihkankan jikalau dipasang bersama wire wheel brush.

Grinding wheel dan stone lainnya digunakan pada mesin valverefacing dan untuk penggerindaan valveseat. Abrasive stone, atau oilstone, digunakan untuk mengasah, menajamkan dan memperhalus. Disc  dan sheet yang dilapisi dengan abrasive juga digunakan, khususnya pada pekerjaan perbaikan body otomotive dan painting.

Gambar 2.31.Bentuk-bentuk Grinding wheel (a) Plain (b) Bevel (c) & (d) Cupped

Grinding wheel ini terdiri dari banyak bentuk dan ukuran (Gambar 266). Wheel pada gambar (a) plainwheel ialah jenis yang digunakan pada benchgrinderdan pedestal grinder. Penggerindaan dilakukan pada permukaan depan (atau serpihan pinggir) wheel. Wheel pada gambar (b) dibuat untuk pekerjaan khusus. Wheel pada gambar (c) dan (d) dibuat mirip bentuk cangkir untuk menjadikan sisi wheel  sebagai permukaan untuk menggerinda.

Selain ukuran dan bentuk, grinding wheel diidentifikasi menurut isyarat yang mempersembahkan info terkena konstruksinya:

1.    Abrasive. Dua jenis yang digunakan yaitu aluminium oxide yang digunakan untuk penggerindaan umum, dan silicon carbide yang digunakan untuk penggerindaan khusus.

2.    Ukuran grain. Ukuran ini berkisar antara berangasan hingga sangat halus.

3.    Grade.Grade ini dipertimbangkan menurut tingkat kekerasan, dari lunak ke keras. Kekerasan wheel bergantung pada jenis pengikatan (bond).

4.    Jenis bond. Partikel (grain)wheel diikat bersama dengan material pengikat. Jumlah, jenis dan kekuatan material pengikat akan menentukan tingkat kekerasan grinding wheel.

(a) Wheel Lunak                                                   (b) Wheel Keras

Gambar 2.32.Struktur Grinding wheel

Sebuah citra perbemasukan pada grinding wheel ditunjukkan pada Gambar 267. Struktur soft grade wheel terlihat pada gambar (a), dimana butir-butir abrasive (daerah abu-abu) disatukan oleh perekat tipis (daerah hitam). Daerah putih menawarkan poros-poros kecil yang dibutuhkan untuk clearence pemotongan.

Struktur wheel yang lebih keras, yang mempunyai ukuran partikel (grain) yang sama tetapi mempunyai ikatan yang lebih berat dan lebih kuat diperlihatkan pada gambar (b).

Soft grade wheelakan lebih cepat aus daripada yang keras, tetapi tidak akan menyumbat dengan gampang. Meskipun struktur wheel yang lebih keras tidak akan aus dengan cepat, tetapi cenderung menyumbat ketika digunakan pada logam yang lebih lunak.

Merubah grinding wheel

Ketika grinding wheel gres akan dipasang pada gerinda, yang digunakan yaitu wheel yang nomornya sesuai dengan nomor wheel lama. Sebelum melaksanakan pemasangan, wheel harus diperiksa apakah ada yang retak. Grinding wheel harus berbunyi ‘berdering’ apabila dipegang dan dipukul sedikit.

Mountingspindle dan flange harus dimembersihkankan biar wheel sanggup masuk dengan gampang. Jangan dimasukkan dengan paksa. Gunakan blotterdisc membersihkan pada masing-masing sisi wheel terhadap flange. Kencangkan nut secukupnya untuk menahan wheel dengan kuat, kemudian pasanglah kembali guard dan atur benda yang akan dikerjakan sehingga bersahabat dengan wheel. Hidupkan grinding wheel, biarkan berputar hingga mencapai kecepatan penuh dan biarkan selama satu atau dua menit. Hentikan grinding wheel dan periksa kembali wheel sebelum menggunakannya.

Meratakan grinding wheel

Gambar 2.33. Dressing tool untuk Grinding wheel

Untuk mengasah grinding wheel, gunakan wheel dressing tool (Gambar 268). Tool ini terdiri dari handle dengan perangkat washer yang dipasang pada sebuah pin pada satu ujung. Beberapa washer berbentuk bulat dan yang lainnya mempunyai ujung yang runcing.

Wheel dibiarkan dalam keadaan berputar dengan dressingtool yang bertumpu pada toolrest. Washer kemudian didekatkan secara perlahan pada wheel dan tool digerakkan secara perlahan di seluruh permukaan wheel untuk melaksanakan perataan. Operasi ini dilanjutkan hingga permukaan wheel rata.

Sesudah diratakan, toolrest harus diatur sedekat mungkin dengan serpihan sisi wheel untuk mencegah biar bidang yang diratakan tidak macet di antara wheel dan rest. Sangat berbahaya jikalau meggunakan grinder tanpa mengatur tool rest dengan benar. Benda kerja yang macet di dalam celah antara wheeldan rest sanggup mengakibatkan wheel rusak dan mengakibatkan cidera.

Menggerinda Tool

Untuk menggerinda toolkecil, mirip punch, chisel, bagian tajam tool harus ditempatkan berlawanan dengan arah putar wheel. Tool harus ditopang pada toolrest, dipandu dengan tangan kiri. Bagian ujung harus mengarah ke atas pada serpihan pinggir wheel, sementara digerinda, tool harus digerakkan secara perlahan di seluruh wheel sehingga keseluruhan permukaan grinding wheel digunakan.

Gambar 2.34.Menggerinda Tool

Metode memegang tool yang benar pada grinding wheel saat melaksanakan pengasahan.

Gambar 2.35.Metode Memegang Tool pada Grinding Wheel

Metode yang tidak benar, tool sanggup terjepit di antara rest dan grinding wheel.

Ketika menggerinda punch, punch harus diputar biar sanggup digerinda secara merata di sekeliling punch. Benda-benda yang rata ditopang pada permukaan toolrest.

Memperlihatkan metode penempatan tool yang salah ketika pengasahan.

Saat mengerinda, tidakboleh mempersembahkan terlalu banyak penekanan, tool tidakboleh terlalu usang ditahan pada wheel sebelum dicelupkan di air. Penggerindaan sanggup mengakibatkan toolmenjadi gerah dan gerah yang berlebihan akan cepat kuat pada serpihan yang dikeraskan pada tool. Kelebihan gerah akan terlihat dengan adanya perubahan warna pada logam.

Keselamatan Penggerindaan

Gambar 2.36.Bench Grinder

Patuhilah peraturan keselamatan diberikut ketika menggunakan gerinda:

1.    Gunakan goggle atau face shield.

2.    Sesuaikan safety shield pada mesin.

3.    Pastikan bahwa rest  sudah diatur dengan benar.

4.    Pastikan bahwa grinding wheel terpasang dengan aman.

5.    Perhatikan apakah ada kerusakan pada grinding wheel.

6.    Biarkan grinding wheel mencapai kecepatan penuh sebelum digunakan.

7.    Berdirilah di samping grinding wheel apabila memungkinkan.

8.    Jangan memdiberi beban berlebihan pada grinding wheel dengan menekan benda kerja terlalu kuat.

9.    Pakailah plier untuk memegang object yang kecil, tidakboleh dengan tangan.

10.  Untuk penggerindaan yang berat, gunakan sarung tangan dari kulit.

Menggunakan Bench Grinder

Hal-hal yang Perlu Diperhatikan:

§  Benchgrinder memutar abrasive wheel atau wirebrush wheel pada kecepatan tinggi. Wheel ini digunakan untuk memmembersihkankan logam dari benda kerja, menajamkan tool dan memmembersihkankan part.

§  Jenis wheelyang digunakan akan bergantung pada jenis dan tingkat kekerasan material.

§  Baik menggerinda atau mengkilapkan, gunakan wheelyang benar untuk material yang digerinda atau digosok.

§  Tanyakan kepada supervisor, untuk memperagakan perbedaan antara grinding wheel untuk material lunak atau keras dan wirebrush wheel.

§  Saat abrasive wheel menjadi aus, celah di antara wheeldan tool rest akan membesar.

§  Pastikan tool rest berada pada posisi sedekat mungkin dengan grinding wheel, tetapi tidak menyentuhnya. Lebar celah kira-kira 1/16 inchi (1,5 mm).

§  Bagian muka abrasive wheel harus dalam keadaan rata. Hal ini dilakukan dengan dressingtool, yang memmembersihkankan sejumlah abrasive compound.

§  Apabila abrasive wheel tidak rata, mintalah supervisor untuk memperagakan cara menggunakan dressingtool.

§  Saat menggerinda tool, tool tidak boleh mengalami gerah berlebihan. Panas yang berlebihan akan mensugesti tingkat kekerasannya. Apabila tool menjadi terlalu gerah dan dibiarkan mendingin secara perlahan, maka tool akan menjadi lunak. Apabila didinginkan dengan cepat maka akan rapuh.

§  Saat membentuk logam, dinginkan logam tersebut ke wadah air yang dipasang di serpihan bawah gerinda. Hal ini dimaksudkan untuk mencegah biar logam tidak terlalu gerah.

§  Beberapa benchgrinder tidak disediakan dengan wadah air. Apabila terjadi hal yang demikian, wadah air harus disediakan di bersahabat gerinda sehingga sanggup mendinginkan serpihan yang digerinda.

Melakukan persiapan

Gambar 2.37.Persiapan Menggunakan Bench Grinder

Sebelum mulai menggunakan benchgrinder, sangat penting untuk mempersiapkannya dengan benar. Ketika beroperasi, abrasive wheel berputar pada kecepatan tinggi menghasilkan partikel dan percikan api yang gerah serta berbahaya. Pastikan gerinda dimatikan dan dilepaskan dari powersupply sebelum mengaturnya.

Tindakan Pencegahan untuk Keselamatan



Gambar 2.38.Tindakan Pencegahan untuk Keselamatan

Gambar 2.39.Safety Regulations

Perlengkapan keselamatan HARUS terpasang sebelum mengoperasikan gerinda. Perlengkapan ini yaitu wheelguard, safety shield yang transparan, toolrest, wadah air dan tool pelindung wajah yang lengkap.

Gunakan grinding wheel yang benar

Gambar 2.40.Grinding Wheel

Gerinda mungkin mempunyai abrasive grinding wheel untuk memmembersihkankan logam, wirewheel untuk memmembersihkankan part, atau keduanya. Pastikan grinding wheel yang digunakan sesuai dengan material yang dikerjakan.

Atur tool rest

Gambar 2.41.Tool Rest

melaluiataubersamaini grinding wheel yang terpasang pada gerinda, aturlah toolrest. Posisikan tool rest dengan jarak 1/16 inchi (1,5 mm) di antara wheel dan tool rest serta tingginya sama dengan titik sentra grinding wheel. Untuk mengatur toolrest, kendorkan bolt pengatur dan longgarkan tool rest dengan boxwrench. Atur tool rest dengan ketinggian dan jarak yang benar dari grinding wheel kemudian kencangkan bolt pengatur. Jika tidak yakin, tanyakan kepada supervisor.

Hubungkan ke power supply



Gambar 2.42.Menghubungkan Gerinda pada Power Supply

Hubungkan gerinda pada powersupply. Pakailah face shield, berdirilah di sisi grinding wheel dan hidupkan gerinda.

Sesudah gerinda berputar sesuai dengan kecepatan, berpindahlah ke depan gerinda, tahan serpihan yang digerinda dengan kuat pada toolrest, dan gerakkan dengan perlahan ke depan hingga serpihan yang digerinda tersebut bersentuhan dengan grinding wheel.

Grinding wheel mengikis logam yang bersentuhan. Sekali-sekali celupkan logam yang digerinda ke dalam air untuk mendinginkannya.

Mematikan

Gambar 2.43.Tombol On Off pada Gerinda

Sesudah selesai, matikan power dari gerinda.

Abrasive Cut Off Saw

Gambar 2.44.Abrasive Cut Off Saw

Abrasive cut off saw memotong material dengan cara memutar abrasive wheel yang tipis (Gambar 279). Kebanyakan material, kaca, keramik dan materi logam lain (tetapi bukan aluminium, zinc atau logam lunak lainnya) sanggup dipotong sesuai dengan toleransi yang diizinkan. Hardened steel tidak perlu dilunakkan lagi sebelum dipotong.

Pemotongan abrasive dibagi menjadi dua bagian, kering dan basah. Pemotongan abrasive basah, meskipun tidak secepat pemotongan kering, menghasilkan permukaan yang lebih halus dan memungkinkan pemotongan dilakukan sesuai dengan toleransi yang diizinkan. Dalam pemotongan kering, semakin banyak gerah dihasilkan maka semakin cepat pemotongan diselesaikan. Jangan terlalu banyak mengurangi kecepatan lantaran usia pakai wheel akan berkurang. Pemilihan jenis abrasive wheel ditentukan oleh material yang akan dipotong.

Cold Circular Saw

Gambar 2.45.Cold Circular Saw

Cut Off Machine

Power Hacksaw

Reciprocating Power Hacksaw

Gambar 2.46.Reciprocatingpowerhacksaw

Reciprocatingpowerhacksaw digerakkan oleh engkol dan mempunyai banyak sekali tipe dari mesin berkapasitas sedang dengan pengoperasian otomatis hingga mesin berkapasitas besar yang dioperasikan secara hydrolik(Gambar 284). Hacksaw ini ialah mesin yang paling umum digunakan lantaran rancangan yang sederhana dan biaya operasi yang kecil. Gerpenghasilan jenis ini biasanya diletakkan di lantai bersama tanki air pendingindengan sebuah pump di dasarnya. Gerakan maju mundur blade  bersama rangka gerpenghasilan digunakan sebagai gerakan pemotongan dan terangkat ketika gerakan mundurnya, untuk mengurangi tabrakan mata gerpenghasilan.

Blade

Blade  untuk pemotongan umumnya berukuran 2,5 mm hingga 1,8 mm, 10 hingga 14 TPI, tetapi apabila diharapkan pemotongan material tertentu dalam jumlah besar, maka blade  yang sesuai harus dipilih dengan cermat. Ketegangan blade  adalah penting. Kencangkan bladeholder dengan kekencangan tangan dan diberikan tegangan secukupnya pada blade untuk meletakkannya pada posisi yang benar pada pin dalam blade holder. Kemudian kencangkan clamp dengan kuat dan gunakan tegangan simpulan yang cukup untuk mencegah biar blade  tidak melengkung ketika pemotongan.

Beberapa mesin memotong pada ketika gerakan maju dan yang lainnya pada ketika gerakan mundur (push cut, draw cut).

Gambar 2.47.Blade

Selalu topang benda yang sedang dipotong apabila benda tersebut memanjang ke samping mesin.

Parts Washer

Gambar 2.48.Solvent tank

Solvent tank menggunakan larutan sebagai cairan pemmembersihkan. Ada banyak jenis solvent tank. Solvent tank dengan efisiensi rendah terdiri dari drum yang meliputi larutan dan brush. Solvent tank dengan efisiensi tinggi menggunakan sink tank yang menutupi atas tank pencucinya dimana bentuknya mirip cylinder. Solvent berada di dalam tank dan sebuah pump digunakan untuk mengangkat solvent dari drum tank ke sink tank. Part dimembersihkankan di dalam sink tank.

Sebuah kontrol untuk lampu dan pump berada di serpihan belakang cover. Lampu dihubungkan pada serpihan belakang cover sehingga ketika cover diangkat, lampu akan berada dalam posisi yang benar. Terdapat drain untuk solvent pada serpihan bawah sink tank.

Solvent tank digunakan untuk memmembersihkankan part berukuran kecil. Untuk menggunakan solvent tank berefisiensi tinggi, sambungan listrik harus dihubungkan pada powersupply. Part  dimasukkan ke dalam cleaningsink tank dan pump dihidupkan. Solvent mengalir melalui susukan flexible line yang posisinya diatur oleh operator. Operator menggerakkan part atau flexible line untuk memmembersihkankan part.

Sering kali brush atau potongan kain digunakan untuk memmembersihkankan larutan dari part. Sebuah plat logam yang berlubang-lubang di dalamnya (saenteng) diletakkan di atas susukan drain untuk memastikan partikel kotoran berukuran besar agar tidak masuk ke dalam drum tank. Jika partikel-partikel besar masuk ke dalam drum tank, partikel tersebut sanggup masuk ke dalam pump dan mengakibatkan pump rusak.

Gunakanlah selalu safety glass ketika menggunakan solvent tank. Pastikan memegang part dengan kokoh ketika dimembersihkankan dalam solvent. Jaga biar flexible line tidak menyemprotkan solvent ke luar dari tank pemmembersihkan.

Jangan biarkan partikel besar atau pun kotoran menyumbat lubang pada saenteng. Hal ini akan menghambat aliran solvent ke dalam drum. Jangan menggerakkan drum tank atau penutupnya jikalau lampu masih menyala dan solvent masih mengalir dari flexible line. Penggunaan rubber glove memang direkomendasikan tetapi tidak menjadi keharusan dalam memegang part di dalam solvent.

Perawatan

Pastikan biar solvent tank bebas  dari kotoran dan larutan. Bersihkan saenteng setelah setiap kali digunakan. Periksalah kabel listrik apakah aus atau rusak dan pasanglah kabel listrik gres apabila diperlukan. Periksa cleaning sink tank dan drum tank dari kebocoran. Periksa kondisi pump yang berada di dalam drum tank pada interval waktu tertentu atau tergantung penerapan.

Drill Press Atau Bench Drill

Gambar 2.49.Bench Drill

Benchdrilladalah machine berukuran kecil yang sangat bermanfaa, terdiri dari banyak sekali model dan kecepatan, dilengkapi dengan drillchuckatau morsetaperNo 1 atau 2 untuk pemasangan drill atau cuttingtool (Gambar 287). Kapasitas maksimum dari benchdrill yaitu diameter 13 mm. Dilengkapi dengan meja yang memungkinkan benda kerja sanggup dijepit, dengan memutar meja dan swivel pada shank memungkinkan benda kerja digeser di bawah mata drill tanpa melepaskan cekaman. Mesin dengan meja persegi biasanya dipusatkan pada tiang swivel, yang memungkinkan gerakan miringpada sudut tertentu untuk membuat permukaan menjadi vertikal. Beberapa dari mesin ini sanggup mempunyai shank yang lebih tinggi yang ditanamkan pada lantai dan umumnya disebut pedestal drilling machine.

Tujuan pengeboran yaitu untuk memmembuang logam sebanyak mungkin dalam waktu tertentu tanpa harus menajamkan drill terlalu sering.

Hal ini membutuhkan:

§  Dimensi mata bor yang benar sesuai dengan logam yang sedang dibor.

§  Kombinasi kecepatan, pemakanan dan cairan potong yang benar.

Untuk membuatkan hukum umum dalam pemilihan kombinasi yang sesuai, perhatikan hal-hal diberikut:

1.    Kecepatan spindledapat divariasikan ketika menggunakan benchdrilling machine, mesin bubut, dsb.

2.    Teknik kerja drill mirip dengan cara kerja mesin bubut. Rumus yang digunakan untuk menghitung kecepatan pemotongan pada mesin bubut sanggup juga digunakan pada drill.

Kecepatan Drill



Gambar 2.50.Cutting Lip

Sudut luar yaitu serpihan cuttinglipyang paling berat bebannya pada ketika pemotongan. Misalnya, dalam satu putaran sudut luar memotong dua kali lebih banyak logam daripada serpihan tengah cuttinglip(Gambar 288).

Jenis material yang tidak sama mempunyai kecepatan potong yang tidak sama dan kecepatan potong ini harus diaplikasikan pada rumus yang digunakan untuk mengetahui rpm ketika pengeboran.

Kecepatan potong untuk suatu material ditetapkan dalam feet per menit atau dalam meter per menit. Tabel di bawah yaitu petunjuk terkena nilai yang berlaku bagi sejumlah logam dari jenis yang disebutkan.

Kecepatan Pemotongan untuk High Speed Steel Drill
Mild steel Cast iron Brass Aluminium	80-100 ft/menit 60-100 ft/menit 125-200 ft/menit 200-300 ft/menit	25-30 m/menit 20-30 m/menit 40-60 m/menit 60-90 m/menit

Kecepatan yang dianjurkan untuk drill yaitu kecepatan potong ideal untuk sudut luar sisi potongnya. Pilihlah berapa kecepatan (rpm) mesin yang harus digunakan sehingga mempersembahkan kecepatan potong yang sesuai pada drill.

Kecepatan pemotongan dalam meter per menit = keliling drill dalam mm x putaran / menit

                                                                                                   1000

                                                                            = π x mm x putaran / menit

                                                                                                   1000

\Dibalik menjadi putaran / menit                     = kecepatan pemotongan dalam m/men x 1000

π x diameter drill dalam mm

Putaran / menit                                                   = kecepatan pemotongan dalam m/men x 1000

 3,14 x diameter drill dalam mm

misal

Hitunglah kecepatan pengeboran dalam rpm dari sebuah dril Æ 6 mm, dengan material baja lunak.

Kecepatan pemotongan dalam meter per menit = keliling drill dalam mm x putaran / men 1000

                                                                            = π x mm x putaran / menit

                                                                                               1000

\Dibalik menjadi   puataran / menit                   = kecepatan pemotongan dalam m/men x 1000

π x diameter drill dalam mm

                                                                            =  30 x 1000

                                                                                  3,14 x 6

                                                                            =  30000

                                                                                18,84

Kecepatan drill dalam rpm                                  = 1590 rpm

Gambar 2.51.Dampak kecepatan yang berlebihan

Tanda-tanda kecepatan yang berlebihan adalah:

§  Panas yang berlebihan pada drill.

§  Aus yang berlebihan pada sudut-sudut luar.

§  Aus yang berlebihan pada land(Gambar 289).

Kecepatan yang terlalu rendah sanggup mengakibatkan drill patah akhir torque yang berlebihan, ketika drill macet atau membentur serpihan yang keras.

Feed pada drill

Feedmengacu pada kecepatan drill yang memotong benda kerja. Feedditetapkan dalam satuan inchi atau milimeter per putaran.

Untuk logam tertentu feedyang diizinkan dibatasi oleh diameter drill. Drill HSS yang berputar pada kecepatan pemotongan yang benar sanggup mempunyai tingkat kecepatan feed0,02 mm/putaran per 1 mm diameter drill.

Tingkat kecepatan feeddikendalikan oleh:

a.    Feedcontrol yang dioperasikan tangan.

b.    Tekanan pribadi dari portable drill.

c.    Tingkat kecepatan feedyang dihitung dan dikendalikan oleh feedotomatis pada drilling machine.

Gambar 2.52.sudut clearance

Karena sudut clearance harus dikurangi ketika drill digunakan untuk memotong logam keras, feed untuk setiap diameter yang didiberikan harus dikurangi jikalau mengebor logam keras(Gambar 290).

Gambar 2.53.Efek dari feed yang berlebihan

Tanda-tanda feedyang berlebihan adalah:

§  Sisi potong yang pecah

§  Bagian pinggir chiselyang aus

§  Panas yang berlebihan pada drill

melaluiataubersamaini feed yang terlalu rendah maka drill spesialuntuk mengikis, bukan memotong dan hal ini membuat drill bergetar sehingga membuat cuttinglip menjadi tumpul (Gambar 291).

Cutting Fluid dan Pelumas

Bagian dari energi  yang disalurkanke drill diubah menjadi gerah, yang tercipta ketika terpisahnya chip dari bidang yang dikerjakan dan ketika terjadi tabrakan drill dengan bidang yang dikerjakan. Pelumasan diharapkan untuk mengurangi timbulnya tabrakan gerah. Pendinginan diharapkan untuk mencegah biar suhu tidak berlebihan dalam drill dan bidang yang dikerjakan.

Cuttingfluiddidiberikan untuk tujuan-tujuan diberikut:

§  Untuk melumasi sehingga chip mudah keluar.

§  Untuk mendinginkan lip, chip dan material yang sedang dibor

§  Untuk memmembersihkankan chip dari lip, sehingga mengurangi kemungkinan terjadinya penyumbatan pada flute

§  Memperhalus lubang hasil pengeboran.

Prosedur

Pilot Hole

Pilot hole sangat penting ketika mengebor lubang berukuran besar lantaran serpihan chisel pada ujung web lebih lebar yang mengakibatkan drill menyimpang dari lubang center.

Pilot hole sanggup dibuat dengan menggunakan drill dengan diameter kecil.

Ketika mengebor lubang besar, cara yang benar yaitu memdiberi tanda lubang seukuran diameter lubang yang diperlukan, dilanjutkan dengan membuat lubang pada beberapa titik di sekeliling lingkaran lubang yang akan dibor.

Apabila drill tidak sanggup mengebor dengan akurat, hal ini sanggup dilihat sebelum pengeboran berlanjut terlalu jauh dan sanggup diperbaiki.

Mengebor Sesuai dengan Layout yang Akurat

1.    Cekam material yang akan dibor di atas meja drill, posisikan material tersebut dengan mendekatkan ujung drill berdiameter kecil (centre drill) ke lubang yang sudah ditandai di tengah.

2.    Lubangilah meterial dengan drill berdiameter kecil (centredrill) sedikit masuk ke benda kerja.

3.    Pasang drill dengan ukuran yang benar pada chuck.

4.    Jalankan drill machine, buat lubang hingga kedalaman sekitar 1/2 atau 2/3 dari diameter drill.

5.    Hentikan pengeboran, periksa posisi lubang yang harus berada tepat di tengah lingkaran dan berukuran tidak lebih besar dari serpihan dalam lingkaran pemandu (inner proof circle).

6.    Apabila sudah benar, lanjutkan pengeboran.

7.    Apabila belum benar, buatlah alur dengan round nose atau diamond point chisel ke arah dimana drill harus digerakkan.

8.    Hidupkan kembali mesin, pengeboran harus dilakukan dengan gerakan ditarik ke arah alur yang dangkal.

9.    Ulangi langkah 7 dan 8 hingga lubang berada di tengah-tengah, kemudian lakukan pengeboran sesuai dengan kedalaman yang diinginkan.

Drawing Over Off Center Hole

Gambar 2.54. Drawing Over Off Center Hole

a.   Saat menandai lubang untuk pengeboran, lingkaran pemandu (proof circle) harus dibuat di tengah-tengah tanda lingkaran, untuk pengecekan apakah pengeboran sudah dilakukan dengan benar atau tidak.

Kehati-hatian ketika mempersiapkan dan menggunakan drill yang sudah ditajamkan dengan benar akan mengurangi kecenderungan drill menyimpang. Akan tetapi, serpihan yang mempunyai permukaan keras dan tidak beraturan kadang kala mengakibatkan lubang menyimpang dari serpihan tengah.

b.    Lakukanlah pengeboran hingga lubang tepat mencapai serpihan dalam dari lingkaran pemandu. Hentikan pengeboran dan membersihkankan serpihan-serpihan. Apabila lubang tidak berada di tengah-tengah (un concentric), berarti pengeboran harus ditarik kembali ke serpihan tengah. Periksalah terlebih lampau bahwa drill sudah diasah dengan benar dan disetel satu sumbu dengan titik yang akan dilubang.

c.    Gunakan round nosechisel atau yang berbentuk diamond untuk membuat alur-alur (grooves)  pada sisi lubang yang akan menjadi panduan. Semakin ke tengah lubang maka semakin banyak alur-alur yang diperlukan. Buatlah alur-alur ke tengah serpihan yang rendah.

d.    Hidupkan drill. Masukkan drill ke dalam lubang secara perlahan. Periksalah apakah alur-alur sudah terpotong. Bila perlu, buat lebih banyak alur lagi dan ulangilah mekanisme ini.

e.    Periksalah kembali ketika mendekati lingkaran pemandu luar. Sebuah alur cukup untuk menggeser lubang dalam jarak yang dekat.

f.     Periksalah kembali sebelum drill memotong dengan diameter penuh.

Memasang Material pada Mesin Vice

Material yang rata sanggup dipasang pada mesin vice. Agar menghasilkan pekerjaan yang akurat, pasanglah vice dengan bolt pada meja drill.



Gambar 2.55. Memasang Vice pada Meja Drill

§  Bersihkan serpihan atas meja drill dan di sisi bawah vice dengan brush.

§  Posisikan slot penjepit vice sejajar dengan slot T pada meja.

§  Pasanglah T bolt dengan washer dan nut. Gerakkan vice sehingga jaw berada pada posisi yang benar. Kencangkan nut dengan tangan.

§  Bukalah jaw pada vice sesuai dengan lebar material yang akan dibor. Posisikan kedua jaw sejajar dengan ketinggian yang sama di antara kedua jaw pada vice.

§  Pastikan bahwa material yang akan dibor dalam keadaan membersihkan dan tidak mempunyai burr. Tempatkan material yang akan dibor sejajar dan kencangkan jaw secara perlahan-lahan.

Gambar 2.56. Memasang Vice pada Meja Drill

§  Dekatkan ujung drill pada permukaan benda kerja. Gerakkan vice dan benda kerja hingga berada di tengah. Gunakan wrench untuk mengencangkan nut pada T bolt.

§  Pastikan bahwa jaw kondusif dari drill ketika dalam proses pengeboran. Apabila benda kerja yang dibor kemungkinan akan melenting, pastikan kedua jaw tidak terlalu lebar.

§  Pukullah material dengan soft tiphammer untuk menempatkannya pada posisi yang benar di antara jaw (Gambar 294).

§  Jepitkan vicejaw pada material yang akan dibor dengan mendorong handle removablevice dan sedikit dipukul menggunakan telapak tangan saja.

§  Pastikan bahwa benda kerja masih berada di tengah. Pastikan bahwa paralel blok tidak bisa bergerak.

2.1 Rangkuman

Ada beberapa jenis Power Tool yang digunakan di industri:

a.    Drill machine 10. portable pneumatic drill

b.    Grinding machine

c.    Kunci Pneumatic

d.    Bor portable (double insulated)

e.     Pneumatic Hammer

f.     Portable angle grinder

g.    Cutting off grinder

h.    Gerpenghasilan jig listrik

Mesin Bor (Drilling)

Alat yang digunakan untuk mengebor/menciptakan lubang pada benda kerja mirip plat aluminium, besi dll. Untuk mengebor biasanya digunakan alat menolong tangan untuk member tekanan bor. Pada ketika mengebor siswa diwajibkan menggunakan kacamata pelindung.

Bor listrik portable atau disebut juga bor tangan mempunyai spesifikasi menurut ukuran chuck, ukuran motor (hp), dan kecepatan (rpm). Portable drillumumnya berbentuk pistol besar, dengan drillcover terbuat dari plastik atau logam.

Alat Bor Pneumatic Portable (portable pneumatic drill). Dioperasikan dengan menggunakan compressed air. Tipe bor ini digunakan untuk pengerjaan pesawat udara, automotive dan industri fabrikasi lembaran logam.

Fungsi dari drill bit ini adalah untuk membuat lubang bulat dalam material, yang kerasnya bisa sama dengan mata bor. Penggunaan mata bor khusus untuk membuat lubang. Mata bor tidak boleh digunakan sebagai chisel, tapperatau prier. Mata bor yang terbuat dari baja karbon digunakan untuk kayu dan logam lunak. Mata bor HSS digunakan pada logam lunak dan baja lunak. Mata bor dengan ujung carbide atau tungstencarbide digunakan untuk memotong beton dan logam-logam keras.

Portable powergrindertersedia dalam banyak sekali bentuk dan ukuran. Ada lightweightgrinder, conewheelgrinder, horizontal grinder dan surface grinder.

Portable impactwrenchdigunakan untuk memengendorkan baut/mur dengan sangat cepat, sedangkan yang berukuran besar digunakan juga untuk mengendorkan baut/mur yang sangat kencang.

Penanganan dan Pemeliharaan

Portable Power Tools

1)    Jangan mengoperasikan di atas beban terbaik (overload)

2)    Bersihkan dan periksa peralatan secara berkala

3)    Periksa penyumbatan lobang ventilasi

4)    Ganti atau perbaiki tempat alat (casing) yang sudah rusak atau pecah.

5)    Jangan menggunakan power tool dengan kabel power suplai yang rusak.

6)    Beri tanda/label pada peralatan yang rusak

7)    Beri pelumasan pada power tool

BAB III WORKSHOP EQUIPMENT

Mengidentifikasi Jenis-Jenis Car Lift

Dalam perbaikan kendaraan baik kerusakan enteng maupun kerusakan berat, sering diharapkan peralatan hidrolik untuk memperbaiki kerusakan tersebut. Peralatan hidrolik yang sering digunakan salah satunya yaitu alat pengangkat kendaraan beroda empat (car lift).

Car lift  ialah alat pengangkat kendaraan secara keseluruhan, sedangkan dongkrak spesialuntuk mengangkat serpihan tertentu saja. melaluiataubersamaini car lift mempersembahkan keleluasaan yang lebih besar kepada mekanik bengkel untuk bergerak secara leluasa di bawah kendaraan dalam memperbaiki hampir seluruh komponen yang ada di bawah kendaraan, lantaran mekanik sanggup bangun dan berjalan di bawah kendaraan sehingga perbaikkan lebih mudah dilakukan .Car lift  pada umumnya spesialuntuk digunakan oleh bengkel-bengkel besar, lantaran di samping harganya cukup mahal juga membutuhkan tempat yang cukup luas. Jika ditinjau dari media penggeraknya car lift dibedakan menjadi beberapa  macam, yaitu;

a)    penggerak mekanik (poros berulir),

b)    penggerak hidrolik

c)    dan aktivis pneumatic

,Sedangkan jikalau tinjau dari bentuknya car lift terdiri dari beberapa jenis, yaitu ;

a)    single post car lift

b)    Two post  car lift

c)    four post car lift.

i.        Tipe Single Post Car Lift

Gambar 3.1. Single Post Car Lift

Single post artinya spesialuntuk menggunakan satu tiang (kaki). Pada car lift tipe single post terdapat empat lengan penyangga yang terletak di ujung carlift dan sanggup diatur sedemikian rupa, panjang-pendeknya serta arah lengannya, untuk menyesuaikan bidang tumpuan pada kendaraan beroda empat sehingga kendaraan beroda empat sanggup terangkat dengan aman.

Jenis ini banyak digunakan untuk  pencucian kendaraan, lantaran sanggup menjangkau beberapa serpihan mesin dengan leluasa. Namun untuk perbaikan engine ataupun chasis tidak digunakan lantaran spesialuntuk menggunakan satu penyangga sehingga ketahanan terhadap goncangan akhir aktifitas perbaikan kurang baik. Apabila bekerja di bawah car lift jenis ini, perlu hati-hati ketika dibawah kendaraan tidakboleh membuat kendaraan beroda empat tergoncang.

Penempatan kendaraan pada penyagga harus benar-benar ditengah dan seimbang, dan dilakukan oleh orang yang sudah terlatih, lantaran spesialuntuk menggunakan satu tiang maka ketidakseimbangan sanggup mengakibatkan terjatuhnya kendaraan dari car lift.

ii.        Tipe Two Post Car Lift

Gambar 3.2. Two Post Car Lift

    Two post artinya bahwa carlift tersebut mempunyai dua tiang (kaki). Car lift jenis two post  juga mempunyai landasan penyangga kendaraan yang sanggup diatur untuk menyesuaikan dengan bodi/ rangka kendaraan. Car lift tipe ini cocok untuk perbaikan (servis) engine maupun chasis mirip rem, suspense, ball joint, tune up dan lain-lain.

   Sama halnya dengan jenis single post maka jenis ini penyangganya sanggup diatur panjang pendeknya untuk mempergampang menjangkau dudukan pada mobil, akan tetapi hal ini sanggup mengakibatkan tidak seimbang. Saat penempatan kendaraan beroda empat usahakan pada posisi tengah dan panjang penyangga yang seimbang.

iii.        Tipe Four Post Car Lift

Gambar 3.3. Four Post Car Lift

    Four post berarti mempunyai empat tiang (kaki). Tipe four post car lift, memiliki tingkat keamanan yang paling baik lantaran kendaraan beroda empat benar-benar berada di atas car lift dengan keempat rodanya menapak secara baik. Akan tetapi tidak cocok untuk perbaikan engine maupun chasis mirip rem, suspense, ball joint  dan lain-lain. Jenis ini paling banyak untuk pekerjaan spooring, walaupun sanggup juga digunakan untuk perbaikan engine yang tidak perlu melepas roda.

Gambar 3.4. Scissor car lift

    Jenis car lift yang fungsinya sama dengan four post yaitu jenis scissor car lift dan double scissor car lift. Jenis ini walaupun konstruksinya tidak sama namun jumlah tumpuan tiangnya (kaki) yaitu sama dengan four post, sehingga dalam pengelompokannya tergolong jenis four post.

Gambar 3.5. Double scissor car lift



Keamanan Pengoperasian Car Lift

Ketika mengoperasikan car lift dilarang ada penumpang atau ada orang di dalam kendaraan. Pintu kendaraanpun juga harus tertutup rapat atau lebih kondusif terkunci.

Pastikan car lift memiliki pengunci dan berfungsi dengan baik. Pengunci perfungsi untuk mengamankan biar car lift tidak turun secara tiba-tiba apabila terjadi kebocoran hidraulik atau kegagalan lain. Apabila dilengkapi dengan pengaman embel-embel maka gunakan sebagai pengaman ketika sedang dioperasikan. Apabila peralatan tidak bisa berfungsi dengan sempurna, maka alat tersebut tidakboleh digunakan. Lakukan terlebih lampau perbaikan, termasuk jikalau alat sudah tidak bisa bekerja cepat mirip biasanya, mungkin minyak pelumas perlu dicek, atau terdapat kebocoran pada sistem.

Teknik Menggunakan Car Lift

Bentuk konstruksi car lift yang digerakkan secara mekanik maupun hidrolik, hampir tidak sanggup dibedakan, termasuk cara menggunakannya pun hampir sama. melaluiataubersamaini demikian, jikalau sudah bisa menggunakan car lift penggerak mekanik maka otomatis akan sanggup menggunakan aktivis hidrolik. Teknik menggunakannya yaitu sebagai diberikut :

Pindahkan kendaraan ke area car lift, dan atur posisi lengan penyangga pada tempat yang kondusif untuk diangkat,  hinga kendaran sanggup diangkat dengan aman. Faktor keamanan yang harus diperhatikan yaitu :

1)     Daya angkat car lift atau SWL (safe working load) harus diatas berat kendaraan

2)     Posisi kendaraan pada car lift  harus seimbang dan tepat pada dudukan yang aman, untuk menghindari kendaran terguling.

3)     Disekitar car lift  harus bebas dari barang-barang yang mungkin mengganggu pada ketika kendaraan diangkat.

4)     Tekan tombol motor listrik hingga kendaraan terangkat setinggi yang diinginkan. Untuk car lift yang menggunakan lengan pengangkat, sebelum kendaraan beroda empat terangkat, periksa lampau lengan pengangkat apakah sudah tepat pada dudukan yang diharapkan dan terhindar dari komponen-komponen yang mungkin rusak.

5)     Jika car lift  dilengkapi dengan alat pengaman (umumnya aktivis hidrolik) maka pasanglah alat pengaman tersebut untuk mencegah kerusakan pada sistem hidrolik car lift dan sekaligus mencegah car lift turun secara tiba-tiba.

Perawatan Car Lift

1)     Lumasilah secara rutin bagian-bagian mekanik yang bergesekan yaitu tiang penyangga untuk aktivis hidrolik dan poros berulir pengerak mekanik.

2)     Tambahkan oli hidrolik pada car lift, jikalau oli berkurang pada tabung oli

3)     Periksa secara rutin kebocoran oli pada seluruh komponen system hidrolik.

Dongkrak (Jack)

Tujuan mendongkrak kendaraan beroda empat umumnya yaitu untuk mengganti ban, namun tujuan lain mirip melaksanakan inspeksi atau perbaikan sistem pengereman juga ialah salah satu acara yang membutuhkan dongkrak sebagai masukana pendukung.

Walaupun mengoprasikan sebuah dongkrak terkesan sederhana, tetapi ada beberapa mekanisme yang perlu diketahui biar pekerjaan yang dilakukan dengan menggunakan alat tersebut tidak berujung pada bencana. Berikut ini yaitu mekanisme menggunakan dongkrak kendaraan beroda empat dengan kondusif dan efektif :

1)    Pastikan bahwa Safe Working Load (SWL)  dongkrak lebih besar dari beban

2)    Parkirlah kendaraan beroda empat diatas permukaan yang rata biar titik tumpu kendaraan beroda empat pada dongkrak tidak bergeser.

3)    Pastikan biar kendaraan beroda empat tidak sanggup bergerak maju atau mundur, oleh lantaran itu lakukan dengan mengganjal ban.

4)    Gunakan dongkrak spesialuntuk untuk mengangkat mobil, bukan sebagai penopang untuk mempertahankan biar kendaraan beroda empat tetap berada dalam kondisi terangkat, selama proses perbaikan, kecuali spesialuntuk ganti ban.

5)    Lihat buku manual untuk posisi titik tumpu dongkrak terbaik pada mobil. Langkah ini penting biar terhindar dari slip ketika  mendongkrak. Umumnya, titik terbaik untuk mendongkrak terdapat di antara batang gardan bersahabat suspensi, atau pada serpihan bawah bodi yang menjadi rangka utama.

6)    Gunkan Jack Stand jikalau harus melaksanakan pekerjaan dikolong mobil. Mengandalakan dongkrak sebagai penopang sangat berbahaya dan sanggup merenggut nyawa, lantaran dongkrak dirancang dengan tujuan utama untuk mengangkat beban, bukan untuk menopangnya dalam jangka waktu yang lama.

7)    Jangan pernah menggunakan Jack Stand tanpa mengganjal roda terlebih lampau, lantaran kendaraan beroda empat sanggup menggelinding dan terlepas dari Jack Stand yang menopangnya. Gunakan potongan balok untuk mengganjal serpihan ujung roda yang tidak ditopang Jack Stand.

8)    Sesudah pekerjaan selesai, turunkan kembali posisi dongkrak secara perlahan. Jika menggunakan Jack Stand, maka menambahkan ketinggian posisi kendaraan beroda empat dengan dongkrak untuk sanggup mengeluarkan Jack Stand dari kolong mobil, gres kemudian turunkan posisi dongkrak secara perlahan.

9)    Sebelum dan setelah melaksanakan kegiatan yang berkaitan dengan dongkrak, pastikan selalu bahwa dongkrak berada dalam kondisi semestinya dan sanggup berfungsi dengan baik



Gambar 3.6. Dongkrak (Jack)

Macam-macam dongkrak :

Gambar 3.7. Dongkrak Buaya (Crocodile jack)

1.   Crocodile jack / dongkrak buaya paling banyak digunakan di bengkel-bengkel ataupun digarasi kendaraan kini ada yang ukuran kecil sehingga sanggup di bawa di mobil. Keuntungan pemakaian crocodile jack dibandingkan yang lainnya yaitu lebih mudah digunakan lantaran mudah menggesernya ke arah posisi yang diinginkan, di samping itu, waktu yang dibutuhkan untuk mengangkat kendaraan lebih cepat dan aman.

Di dalam rumah yang dibuat dari baja tuang sanggup berjalan dan berputar di atas empat roda, terdapat sebuah pompa minyak yang toraknya digerakkan oleh tuas panjang. Tuas tersebut sanggup juga digunakan untuk mendorong atau menarikdanunik dongkrak.Perbandingan lengan-lengan batang pengangkat kira-kira 20:1Disekeliling rumah dan diatas pompa diisi dengan minyak encer (SAE-10).

Gambar 3.8.Dongkrak Botol (Bottle jack)

2.               Bottle jack / dongkrak botol, dongkrak ini disebut bottle jack lantaran bentuknya mirip botol. Fungsi bottle jack sama mirip crocodile jack, yaitu untuk mengangkat kendaraan pada ketinggian tertentu untuk sanggup melaksanakan perbaikan pada serpihan bawah kendaraan. Perbedaannya yaitu penerapan bottle jack sanggup dimasukkan ke dalam kendaraan sebagai perlengkapan utama kendaraan yang mutlak dibutuhkan untuk mengganti roda (ban) sewaktu ban kempis/ bocor.Untuk mendongkrak sebuah kendaraan, dongkrak harus diletakkan tegak lurus pada torak pengangkatnya supaya tidak menjadi bengkok.

Jangan sekali-kali bekerja di bawah  kendaraan yang spesialuntuk ditopang dengan dongkrak saja. Topanglah kendaraan tersebut dengan stand (penopang)

Sebelum mengoperasikan dongkrak Anda harus mengecek hal-hal sebagai diberikut:

·         Periksalah sistem hidrolik, pastikan tidak ada kebocoran cairan.

·         Apakah dongkrak tersebut bisa mengangkat beban yang diinginkan.

·         Sadelnya berputar dengan bebas, dan bertahan pada posisinya pada waktu mendongkrak

Apabila dalam  investigasi tersebut ada masalah/ kerusakan, segera lakukan servis/ perbaikan sesuai SOP (Standard Operational Prosedurs)

Dongkrak Pantograf dan penerapannya

Dongkrak pantograf digunakan untuk mengangkat beban enteng dan mudah dibawa di dalam kendaraan. Dongkrak jenis ini biasanya tidak digunakan di bengkel namun dongkrak bawaan mobil, sehingga setiap kendaraan beroda empat biasanya dilengkapi dengan dongkrak pantograf.

Gambar 3.9. Penggunaan dongkrak Pantograf

Pemeliharaan :

Jagalah kemembersihkanan dongkrak, periksalah bila terdapat kebocoran cairan, diberikan cairan hidrolik hingga batas atas bila diperlukan. Teteskan sedikit oli pada roda troli.

Dalam penerapan dongkrak, tidakboleh menahan beban terlalu lama. Gunakanlah jack stand sebagai pengganti dongkrak

Simpanlah dongkrak pada lokasi yang kondusif di lantai bengkel

Pelajarilah buku manual servis, sebelum menggunakan

Penopang (Jackstand)

Gambar 3.10. Jack Stand

     Jack stand adalah penopang vertikal yang kuat, yang sanggup disetel sesuai dengan ketinggian yang tidak sama-beda. Ada dua komponen utama dari jack stand. Komponen pertama adalah assembly bagian bawah (base). Base digunakan sebagai penopang yang kuat yang ditempatkan di tanah atau lantai workshop. Komponen kedua yaitu penopang vertikal lurus (tube). Tube ditahan secara vertikal dan pada ketinggian khusus oleh base. Pada serpihan atas tube dapat dimenambahkan sebuah fixture (sadel) untuk mempersembahkan kontak yang lebih baik di antara tube dan kendaraan.

Kapasitas maksimum akan berkisar hingga 18 ton. Kapasitas maksimum untuk jack stand tertentu sanggup ditemukan pada jack stand base. Setiap dongkrak hidraulik mempunyai kapasitas maksimum yang sudah ditentukan. Jangan menggunakan dongkrak hidraulik untuk mengangkat beban melebihi kapasitas maksimum dongkrak tersebut.

Jangan pernah bekerja di bawah beban yang ditahan oleh dongkrak hidraulik. Gunakan jack stand atau penahan balok kayu untuk menahan beban ketika sedang bekerja. Alat ini digunakan sebagai penopang untuk beban berat. Aplikasi yang lazim digunakan yaitu untuk menahan kendaraan setelah dongkrak digunakan untuk mengangkatnya. Sebuah kendaraan yang ditahan pada jack stand memiliki komponen-komponen kerangka penopang, ban dan banyak komponen lainnya yang siap dilepaskan dan dipasang. Dalam aplikasi normal, dongkrak digunakan untuk mengangkat kendaraan. Jack stand kemudian ditempatkan pada posisinya di bawah tubuh kendaraan.

Petugas service akan mengangkat jack stand tube pada posisi sedekat mungkin dengan serpihan bawah tubuh kendaraan. Lock pin assembly kemudian menahan tube pada posisi tersebut pada jack stand base. Dongkrak kemudian diturunkan hingga kendaraan ditahan oleh jack stand. Kendaraan kini siap untuk dikerjakan. Stand, Collar dan Silinder Hidraulik sanggup digunakan untuk mengangkat maupun menahan kendaraan.

Gambar 3.11. Teknik Kerja Jack Stand

Jangan sekali-sekali bekerja di bawah beban yang spesialuntuk ditahan oleh dongkrak. Tempatkan jack stand di bawah beban dan turunkan beban hingga tiruana bobotnya tertahan oleh jack stand. Pastikan bahwa beban ditahan dengan kuat pada jack stand tube atau saddle. Semua fitur pengunci (lock ficture) harus berada dalam posisinya pada jack stand sebelum beban diletakkan di atasnya.

Perawatan

Pastikan jack stand selalu dalam keadaan membersihkan. Bersihkan kotoran dan oli. Periksa tiruana komponen jack stand secara teratur untuk memastikan bahwa komponen-komponen tersebut berada dalam kondisi baik. Jangan menggunakan jack stand yang sudah retak atau komponen-komponen yang sudah rusak.

Jack stand dan lift stand  dirancang untuk menggabungkan fungsi sebuah dongkrak (alat pengangkat) dan stand (alat penopang).

Saat ini Caterpillar menggunakan istilah Lift Stand untuk menggambarkan kimasukan jack stand yang ada sekarang, bukan dengan istilah yang digunakan sebelumnya yaitu “Jack Stand.”

Pengangkatan dilakukan dengan mempersembahkan tekanan pada spring return hydraulic cylinder yang berfungsi sendiri.

Sebuah perangkat pengunci yang terdiri dari ring berulir pada tabung silinder berulir (threaded cylindrical tube) di dalam case pada Caterpillar Lift Stand yang digunakan ketika ini atau pin tunggal atau ganda melalui tube atau column extension pada Jack Stand digunakan untuk menopang beban (misalnya mesin) setelah dinaikkan pada posisi yang diingnkan.

Hydraulic Press

Gambar 3.12. Hydraulic Press

   Hydraulicpress terdiri dari channelbeam baja. Dua channelbeam vertikal dihubungkan di serpihan atas dengan dua channelbeam horizontal. Channelbeam serpihan atas menahan press kafe yang ditahan secara hydraulic. Dua channelbeam horizontal lagi digunakan sebagai support di bawah hydraulicpressbar.

   Bagian ujung support ini ditahan oleh dua channelbeam vertikal dengan lockpin. Support horizontal serpihan bawah sanggup digerakkan ke atas dan ke bawah dan ditahan pada posisi yang tidak sama dengan lockpin. Sebuah lever pada sisi hydraulicpress digunakan untuk menggerakkan support horizontal ke atas dan ke bawah.

    Ada juga shank baja tempaan untuk digunakan sebagai support material, pada ketika material tersebut dikerjakan pada hydraulicpress. Hydraulicpress kafe adalah cylinder hydraulic. Cylinder hydraulic ini sanggup digerakkan secara horizontal ke posisi mana pun di antara dua channelbeam vertikal.

    Tool ini digunakan untuk mendorong suatu part ke dalam atau keluar dari part kedua yang sudah terpasang dengan kuat. Hydraulicpress digunakan dengan jenis aplikasi yang sama dengan arbour press. Perbedaan utamanya yaitu bahwa lebih banyak tenaga sanggup digunakan pada hydraulicpress.

    Gerakan oli ke cylinder hydraulic disebabkan oleh sebuah pump. Pump digerakkan oleh tangan, electric motor, atau udara bertekanan. Perlengkapan khusus sanggup dipasang pada press kafe untuk memmenolong dalam pekerjaan khusus. Gerakan horizontal cylinder hydraulic memungkinkan operator melaksanakan pelurusan (alignment) simpulan dengan mudah pada press kafe dan material yang akan dikerjakan.

Keselamatan

Jaga tangan biar tetap jauh dari press kafe selama hydraulic press itu dioperasikan. Jaga tiruana peralatan peringatan safety pada posisinya. Hati-hati, tidakboleh biarkan part terlepas dan terkena operator ketika tertekan keluar oleh hydraulicpress. Pastikan operator mempunyai pelindung jikalau materi yang dikerjakan pada hydraulicpress sanggup patah. Material harus ditahan dengan kuat pada penyangga datar sebelumpress kafe diturunkan.

Periksa lockpin dan lubang-lubang apakah ada yang rusak dan aus sebelum hydraulicpress digunakan. Jangan membiarkan part terjatuh ke lantai ketika komponen didorong oleh hydraulicpress. Ikutilah mekanisme keselamatan untuk sistem hydraulic.

Perawatan

Jagalah kemembersihkanan hydraulicpress dari kotoran dan oli. Ikutilah petunjuk perawatan untuk hydraulicpress yang digunakan.

Forklift/garpu pembawa material

Forklift sanggup berupa forklift dorong atau forklift kendaraan. Alat ini digunakan untuk membawa atau memindahkan material dari tempat satu ke tempat yang lain.

Gambar 3.13. Penggunaan forklift dorong

1)    Tali/tambang, seling dan hook.

Tali/tambang, seling dan hook digunakan untuk mengikat atau menahan material yang akan diangkat. Pemasangan tali/seling pada engine:

a)    Tali atau seling ditempatkan pada serpihan bawah engine supaya tidak merusak engine ketika diangkat.

b)    Upayakan tali/seling sanggup menahan beban secara merata.

c)    Pusat pengangkatan sedekat mungkin dengan titik keseimbangan engine.

d)    Gunakan alat khusus bila ada.

Gambar 3.14. Pemasangan tali atau seling pada engine.

Pemasangan seling dan hook

Pada blok engine biasa dipasang pengait/hook untuk memasang tali atau seling sewaktu akan mengangkat engine guna perbaikan. Prosedur pemasangan hook:

a)    Bautkan hook pada sudut-sudut blok  paling  ujung   secara silang biar didapat keseimbangan.

b)    Kaitkan pengait  pada  seling  dengan  hook  secara   tepat, sehingga kaitan antara seling dan hook benar-benar kuat.

c)    Pastikan   bahwa   kaitan   benar - benar  mati / kuat, gres melaksanakan pengangkatan engine.

Seling


Gambar 3.15. Pemasangan seling dan hook

Gambar 3.16. Pemasangan alat khusus pengangkat engine

2)    Kerek/kran dan Takel

     Kerek/kran dan Takel yaitu alat untuk mengangkat material/part atau komponen. Pada bengkel otomotif alat ini biasa digunakan untuk mengangkat engine, transmisi sewaktu akan diperbaiki dan memasangkan kembali sewaktu perbaikan sudah selesai. Yang perlu diperhatikan dalam penerapan Kran ataupun Takel:

a)    Memeriksa sumber tenaga yang digunakan untuk mengoperasikan peralatan pengangkat.

b)    Takel pengangkat harus benar-benar terpasang baik pada tempatnya.

c)    Jika pekerjaan tidak sanggup dilakukan sendiri, perlu dilakukan secara tim.

d)    Upayakan tidakboleh ada orang lalu-lalang dibawah alat  pengangkat.

e)    Upayakan material/komponen/part tidakboleh hingga tergantung terlalu usang pada alat pengangkat.

f)     Upayakan perlahan-lahan dan berhati–hati sewaktu menurunkan material/komponen/part.



Gambar 3.17. Kran lantai dan kerek/takel

Gambar 3.18. Pengangkatan engine dengan Kran lantai

Penyetel Lampu Kepala (Headlamps Adjustment)

Alat ini digunakan untuk menyetel dan mengusut lampu kepala. Pemeriksaan meliputi titik jatuh cahaya dan tingkat pencahayaan. Lampu Kepala (headlamp) sangat penting sekali untuk keamanan dan kenyamanan berkendara. Terkadang ketinggian sinar dari head lamp tidak tepat. Settingan headlamp yang terlalu tinggi sanggup mengganggu dan bahkan membahayakan pengendara lain. Sedangkan bila settingan headlamp terlalu rendah malah justru mengganggu penglihatan sopir.

Gambar 3.19. Penyetel Lampu Kepala (Headlamps Adjustment)

Engine Stand



Gambar 3.20. Small Engine Stand

   enginestand spesialuntuk mempunyai satu vertical support dan digunakan untuk engine empat atau enam cylinder. Pada satu ujung adapter tube terdapat handle untuk memutar adapter tube. Selain itu terdapat sebuah lockpin untuk menahan adapter tube pada posisinya.

    Ujung lainnya dari adapter tube mempunyai plat rata yang ialah tempat engine ditahan dengan bolt. Plat adapter harus digunakan di antara engine dan enginestand. Support vertikal ditahan dengan dua boxsectionbeam horisontal. Beam ini dilengkapi dengan tiga roda. Satu roda sanggup ditarik untuk memastikan biar enginestand tidak bergerak ketika digunakan.

Tool ini digunakan sebagai support untuk engine dengan empat atau enam cylinder ketika engine dalam proses rebuild. Engine sanggup dimembersihkankan, dibongkar dan dipasang sambil ditahan oleh enginestand. Plat adapter harus dikencangkan dengan bolt pada engine. Plat adapter kemudian dikencangkan dengan bolt pada enginestand. Saat berada di atas enginestand, engine sanggup diputar dan ditahan dalam delapan posisi.

Keselamatan

Pastikan bahwa plat adapter terpasang kuat pada engine dengan empat buah bolt. Jangan menggunakan bolt yang sudah rusak. Adapter tube harus dipasang sedekat mungkin dengan titik berat engine untuk meminimalkan pemindahan berat keseimbangan ketika engine diputar.

Perawatan

Jagalah kemembersihkanan enginestand dari kotoran dan oli. Periksalah adaptortube dan adapter plate, gantilah apabila sudah retak atau aus.

Grease Gun

Gambar 3.21. Grease Gun

Grease gunterdiri dari tabung berukuran panjang 300 mm dan diameter 62 mm dengan flexible nozzleserta handle berukuran 300 mm yang menggerakkan pump assembly. Flexible nozzleterdiri dari selang karet berukuran 200 mm dengan fitting pada serpihan ujung dan dihubungkan ke pipa baja berdiameter kecil 100 mm yang memanjang dari serpihan head gun. Grease cartridgeberdiameter 57 mm dengan panjang 9 inchi dan dimasukkan ke dalam tabung.Grease gun digunakan untuk perawatan pada tiruana model mesin dan workshoptool.

Pompa Pengisi Grease (Grease Gun Filler pump)

 Alat ini digunakan untuk mengisikan grease ke ball joint, tie rod dan komponen lain yang menggunakan pelumas grease dan dilengkapi nipel.


Gambar 3.22. Pompa Pengisi Grease (Grease Gun Filler pump)

Penampung Oli (Oil-Collecting)

Kelengkapan ini digunakan untuk menampung oli pribadi dari mesin ketika menguras oli untuk diganti. Penggunaan penampung oli ini menuntut posisi kendaraan beroda empat terangkat tinggi sehingga dibutuhkan carlift.



Gambar 3.23. Penampung Oli (Oil-Collecting)

BAB IV  SPECIAL SERVICE TOOLS (ALAT-ALAT KHUSUS)

Materi Pembelajaran

Special Service Tools dan Penerapannya

I Penlampauan

Pemilihan alat dalam servis kendaraan sebaiknya diubahsuaikan dengan tingkat kesusahan kerja. Seorang mekanik akan menggunakan alat-alat tangan (basic hand tools) pada pekerjaan yang relatif mudah dikerjakan, sedangkan menghadapi pekerjaan yang sukar, mekanik sanggup menggunakan alat-alat khusus yang disebut special service tool (SST). melaluiataubersamaini menggunakan SST, pekerjaan servis kendaraan di bengkel sanggup diselesaikan dengan cepat, tepat, dan efisieen tanpa merusak bagian-bagian yang dikerjakan. Pemilihan SST dalam kerja servis kendaraan di bengkel sagat ditentukan oleh jenis kendaraan dan model serta spesifikasi kendaraannya. Jenis pekerjaan yang dimaksudkan yaitu pekerjaan pembongkaran, pekerjaan perakitan, penyetelan, dan sebagainya.

Alat pembongkar (remover) yaitu alat khusus (SST) yang digunakan untuk melepas atau membongkar komponen mirip bearing, sil oli (oil seal), bushing, dan sebagainya. misal SST pembongkar yaitu bearing remover, puller, bearing separator, dan sebagainya. Sedangkan replacer yaitu alat yang digunakan untuk memasang atau mengganti. Kedua kategori alat tersebut dalam penerapannya harus diubahsuaikan dengan ukuran serpihan yang akan dikerjakan.

 A. Deskripsi

Pada Bab IV  ini dipelajari wacana peralatan-peralatan khusus atau special service tools. Alat-alat khusus dimaksud yaitu untuk pembongkaran maupun pemasangan komponen-komponen otomotif yang tidak sanggup dilakukan dengan kunci-kunci biasa.

B. Prasyarat

Untuk sanggup mempelajari serpihan ini siswa harus sudah menuntaskan bab-bab sebelumnya dalam buku ini.

C. PetunjukPenggunaan

Untuk memperoleh hasil berguru secara terbaik, dalam menggunakan modul ini maka langkah-langkah yang perlu dilaksanakan antara lain :

a.    Bacalah dan pahami dengan seksama uraian-uraian materi yang ada pada masing-masing kegiatan belajar. Bila ada materi yang kurang jelas, akseptor diklat sanggup bertanya pada guru.

b.    Untuk kegiatan berguru yang terdiri dari teori dan praktik, perhatikanlah hal-hal diberikut ini :

1)    Perhatikan petunjuk-petunjuk keselamatan kerja yang berlaku.

2)    Pahami setiap langkah kerja (prosedur praktikum) dengan baik.

3)    Sebelum melaksanakan praktikum, identifikasi (tentukan) peralatan dan materi yang diharapkan dengan cermat.

4)    Gunakan alat sesuai mekanisme pemakaian yang benar.

5)    Untuk melaksanakan kegiatan praktikum yang belum jelas, harus meminta ijin guru.

6)    Sesudah selesai, kembalikan alat dan materi ke tempat tiruanla

7)    Jika belum menguasai level materi yang diharapkan, ulangi lagi pada kegiatan berguru sebelumnya atau bertanyalah kepada guru.

D. Tujuan Akhir

1.    Siswa memahami pengertian special service tool yang digunakan di bengkel otomotif

2.    Siswa memahami perbedaan special service tools dengan peralatan biasa

3.    Siswa sanggup membuktikan jenis-jenis special service tool beserta fungsinya

4.    Siswa sanggup mendemonstrasikan penerapan special service tools sesuai jenisnya

5.    Siswa mampu  menerapkan K3 dalam menggunakan sepecial service tools

.

E.  Kompetensi Inti dan Kompetensi Dasar

3.4  Mengidentifikasi jenis-jenis special service tools sesuai fungsinya

4.4  Menggunakan special service tools sesuai prosedur

F.  Cek Kemampuan Awal

Guru meminta klarifikasi siswa wacana pengertian SST.

Guru menawarkan beberapa gambar-gambar SST yang digunakan di bengkel otomotif, siswa sebut nama peralatan dan fungsinya.

Pembelajaran : Special Service Tools dan Penerapannya

A. Deskripsi

Pada Bab IV  ini dipelajari wacana peralatan-peralatan khusus atau special service tools. Alat-alat khusus dimaksud yaitu untuk pembongkaran maupun pemasangan komponen-komponen otomotif yang tidak sanggup dilakukan dengan kunci-kunci biasa. Jenis pekerjaan yang sanggup dilakukan dengan special service tools yaitu pekerjaan pembongkaran, pekerjaan perakitan, penyetelan, dan sebagainya.

B. Kegiatan Belajar

a.      Tujuan Pembelajaran

1)    Siswa memahami pengertian special service tool yang digunakan di bengkel otomotif

2)    Siswa memahami perbedaan special service tools dengan peralatan biasa

3)    Siswa sanggup membuktikan jenis-jenis special service tool beserta fungsinya

4)    Siswa sanggup mendemonstrasikan penerapan special service tools sesuai jenisnya

5)    Siswa mampu  menerapkan K3 dalam menggunakan sepecial service tools

C. Uraian Materi

Alat-alat khusus

Pemilihan alat dalam servis kendaraan sebaiknya diubahsuaikan dengan tingkat kesusahan kerja. Seorang mekanik akan menggunakan alat-alat tangan (basic hand tools) pada pekerjaan yang relatif mudah dikerjakan, sedangkan menghadapi pekerjaan yang sukar, mekanik sanggup menggunakan alat-alat khusus yang disebut special service tool (SST). melaluiataubersamaini menggunakan SST, pekerjaan servis kendaraan di bengkel sanggup diselesaikan dengan cepat, tepat, dan efisieen tanpa merusak bagian-bagian yang dikerjakan. Pemilihan SST dalam kerja servis kendaraan di bengkel sagat ditentukan oleh jenis kendaraan dan model serta spesifikasi kendaraannya. Jenis pekerjaan yang dimaksudkan yaitu pekerjaan pembongkaran, pekerjaan perakitan, penyetelan, dan sebagainya.

Alat Pembongkar

Alat pembongkar (remover) yaitu alat khusus (SST) yang digunakan untuk melepas atau membongkar komponen mirip bearing, sil oli (oil seal), bushing, dan sebagainya. misal SST pembongkar yaitu bearing remover, puller, bearing separator, dan sebagainya. Sedangkan replacer yaitu alat yang digunakan untuk memasang atau mengganti. Kedua kategori alat tersebut dalam penerapannya harus diubahsuaikan dengan ukuran serpihan yang akan dikerjakan.

Bearing pullerattachment

Bearing Splitter yaitu puller khusus yang didesain untuk melepas ganjal yang berada pada posisi tidak sanggup dijangkau oleh kaki puler biasa. Bantalan ini sanggup dilepas dengan cara bearing spliter dipasang sedemikian rupa hingga memisahkan ganjal ini. Keraskan baut pengikat bearing spliter hingga mendesak ganjal lepas dari tempatnya.

Bearing pullerattachment terdiri dari dua bagian, yang dihubungkan oleh dua bolt. Kedua bagian ini memiliki bentuk setengah lingkaran dengan serpihan tengahnya dibuat lebih tipis. Bagian pinggir yang tipis ini dipasang di bawah bearing dan diatur peletakannya oleh dua bolt. Setiap bagian memiliki  lubang yang digunakan untuk memasang pushpuller.

Attachment juga mempunyai groove di dalamnya sehingga puller dengan dua jawdapat dihubungkan. Bearing pullerattachment memiliki banyak ukuran sesuai dengan diameter bearing terbesar, yang sanggup dilepaskan dengan aman. Bearing pullerattachment digunakan untuk melepaskan bearing, yang sudah ditekan masuk di dalam shaft. Attachment ini harus digunakan dengan sejumlah puller lainnya, baik puller dengan dua atau tiga jawatau dengan pushpuller.

Bearing pullerattachment ditempatkan pada posisinya di bawah bearing dan diatur biar sanggup terpasang dengan pas. Puller dengan dua atau tiga jawkemudian dihubungkan untuk menarikdanunik bearing dari shaft. Apabila pushpuller digunakan, pasanglah armdari pushpuller pada bearing pullerattachment sebelum dihubungkan ke cross blockpada pushpuller. Untuk tiruana aplikasi puller, selalu gunakan safety glass. Pastikan untuk menggunakan bearing pullerattachment dengan diameter yang cukup untuk bearing.

Bentangan (spread)puller harus disetel sehingga armberada pada posisi tegak lurus dengan part yang akan ditarik. Pastikan bahwa serpihan ujung armdipasang dengan kondusif pada bearing pullerattachment. Untuk pushpuller, diameter puller shaftminimal setengah dari diameter shaftyang akan ditarik. Pastikan bahwa bolt yang digunakan untuk pengaturan sudah mengencangkan attachment pada bearing sebelum menarikdanuniknya.

Perawatan

Jagalah kemembersihkanan attachment dari kotoran dan oli. Periksa apakah ada serpihan pinggir permukaan dalam yang aus. Sesudah selesai melaksanakan investigasi pada tool, simpanlah di tempat penyimpanan yang aman.



Gambar 4.1. Bearing puller attachment

Puler Perapat Oli (Oil Seal Puller)

Puller jenis ini berfungsi melepas perapat oli pada transmisi, poros belakang (pada kendaraan roda empat) dsb. Kaki (jaw) puller jenis ini dibuat dengan bentuk khusus untuk sanggup menegeluarkan perapat oli (oil seal)yang dipasangkan.Puller dimasukkan pada tempat pemasangan perapat oli, atau kaki (jaw) puller pada posisi yang benar, kemudian lepas perapat oli.



Gambar 4.2. Puler Perapat Oli (Oil Seal Puller)

Puller  Bantalan Pilot (Bearing Cup Puller)

        Bearing cuppulleratau disebut juga pilot bearing puller digunakan untuk menaribearing dari serpihan tengah bearing atau bearing yang terpasang pada lubang/silinder.

          Bearing cuppuller mirip dengan puller dua jaw namun jaw pada bearing cuppuller ditahan oleh adjusting screw. Jaw menahan di dua tempat. Jaw dari bearing cuppuller dapat bergerak ke luar dan ke dalam sepanjang rod. Jaw dihubungkan melalui celah pada brace ke bawah ujung jaw. Brace / cross block, yaitu sebuah balok logam dengan dua celah untuk tempat jaw. Forcing scew  menembus serpihan tengah cross block.

       Lubang pengatur untuk boltjaw mempersembahkan tiga posisi pengaturan yang tidak sama. Jangkauan puller dapat diubah apabila menggunakan ukuran jaw yang tidak sama. Bearing cuppuller digunakan untuk melepaskan part dari lubang dan di tempat dengan ruang terbatas dimana puller lain tidak sanggup digunakan. Bearing cuppuller melepaskan part, yang sudah ditekan dalam posisinya.

        Puller dipasang setelah jawdiatur sesuai dengan part. Adjusting screw diputar untuk menahan jawdi tempatnya dan step plateatau centring platedigunakan sebagai permukaan kontak untuk forcingscrew. Putarlah forcingscrewsampai permukaan jawyang dicengkeram terpasang kuat pada part. Pasang wrenchpada driveunitdan putarlah clockwise. Saat forcingscrewdiputar, bearing cuppuller akan menarikdanunik bearing atau part.

         Untuk tiruana aplikasi puller, gunakan selalu safety glass. Pastikan untuk menggunakan puller dengan jangkauan dan bentangan yang benar. Bentangan yang terlalu kecil sanggup mengakibatkan jawterlepas dari komponen dan mengakibatkan kerusakan pada tool atau komponen atau bahkan menimbulkan kemungkinan terjadinya cidera terhadap operator. Bentangan harus sama atau lebih besar dibandingkan dengan ukuran part yang akan ditarik. Jangkauan harus diatur sehingga jawdapat mencengkeram dengan pas. Pastikan bahwa jawberada dalam posisi yang baik untuk penarikan secara lurus.

Perawatan

Bersihkan puller dari kotoran dan oli. Periksa apakah terdapat keausan yang berlebihan pada serpihan ujung jawdan pada driveunitdari forcingscrew. Gantilah jawapabila sudah terlalu aus demi penerapan yang aman. Periksalah nut dan bolt apakah aus. Sesudah selesai mengusut puller, simpan di tempat penyimpanan.

Gambar 4.3. Puller  Bantalan Pilot (Bearing Cup Puller)

1. Universal Puller

    Puller dengan tiga jaw mempunyai jarak yang sama. Masing-masing arm dipasang pada suatu serpihan logam, yang digunakan untuk menghubungkan arm dengan serpihan tengah. Bagian tengah dikenal sebagai ”ear.” Engsel pada kedua ujung ear dihubungkan ke arm dan serpihan tengah. Screw(forcing screw) menekan serpihan tengah ini.

   Sebuah head segi empat di ujung luar forcing screw dapat diputar dengan menggunakan wrench. Ujung lainnya dari forcingscrew biasanya mempunyai ujung kecil. Bagian ujung kecil ini menahan forcingscrew tetap berada di tengah shaft selama digunakan. Jaw pada puller melengkung di serpihan ujung biar sanggup mencengkeram komponen dengan lebih baik. Kedua ujung pada beberapa jaw melengkung biar jaw mempunyai bidang aplikasi yang lebih luas.

      Puller diklasifikasikan menurut jangkauan dan bentangan. Jangkauan (reach) yaitu jarak forcingscrew sanggup dipanjangkan dari atas ke bawah. Bentangan (spread) yaitu jarak jaw sanggup melebar dan masih sanggup menahan komponen. Puller dengan dua atau tiga jaw sanggup digunakan untuk menarikdanunik komponen dari suatu shaft atau menarikdanunik komponen dari suatu counterbore apabila sudah ditekan di tempatnya. Jaw pada puller dapat diputar sehingga sanggup digunakan untuk aplikasi puller di serpihan dalam atau luar. Pada penerapan puller untuk menarikdanunik komponen dari  shaft, letakkan jaw di bawah sisi  komponen yang akan ditarik.

     Spacer biasanya diletakkan di antara ujung forcingscrew dan shaft. Spacer mencegah biar shaft tidak rusak oleh forcing screw. Putarlah forcingscrew hingga permukaan jaw berada pada posisi yang kencang dengan komponen yang akan ditarik. Pasang wrench di squaredrive pada forcing screw dan putarlah searah dengan jarum jam. Saat forcingscrew diputar, puller akan menarikdanunik gear dari shaft.

   Pada tiruana aplikasi puller, pastikan untuk menggunakan safety glass. Pastikan untuk menggunakan puller dengan jangkauan dan bentangan yang cukup. Bentangan yang terlalu kecil sanggup mengakibatkan jaw terlepas dari komponen dan mengakibatkan kerusakan pada tool atau komponen yang sedang ditarik atau bahkan bisa menimbulkan cidera kepada pengguna. Jangkauan harus sama atau lebih besar dibandingkan ukuran bidang yang dikerjakan. Bentangan harus sama atau lebih besar dibandingkan lebar komponen yang ditarik.

    Untuk puller dengan forcingscrew, diameter forcingscrew harus lebih besar dibandingkan dengan setengah diameter shaft benda kerja. Pastikan biar jaw berada dalam posisi yang benar untuk melaksanakan penarikan lurus.

Perawatan

    Jagalah kemembersihkanan puller dari kotoran dan oli. Jagalah kemembersihkanan ulir pada forcingscrew biar bebas dari kotoran, lindungilah serpihan ujung jaw dan squaredrivescrew (forcingscrew). Gantilah jaw apabila sudah aus. Periksalah tiruana nut dan bolt yang menghubungkan jaw dengan ear. Apabila tool tidak digunakan, simpanlah di tempat penyimpanan.

Gambar 4.4. Universal Puller

Clutch Aligning Tool

     Clutch Aligning Tool digunakan untuk meluruskan atau memposisikan kanpas kopling (clutch disc) biar benar-benar ditengah sebelum baut plat penekan (pressure plate) dikencangkan. Hal ini dilakukan biar pemasangan transmisi atau input shaft transmisi mudah masuk ke dalam clutch disc.



Gambar 4.5. Clutch Aligning Tool

Sliding Hammer

    Slide hammerpuller adalah shank logam dengan sebuah handle di salah satu ujungnya dan sebuah attachment untuk memegang part di ujung lainnya. Attachment dapat dilepas sehingga sanggup diganti dengan attachment lain. Di antara handle dan pemegang attachment, terdapat hammer berat yang sanggup sliding sepanjang shaft. Ujung slidehammer berbentuk kerucut, yang akan mengontrol pengaturan attachment, dan sebuah bola yang berada di bersahabat handle di bersahabat ujung shaft. Kerucut dipasangkan pada shaft dan sanggup diputar untuk membuka dan menutup jawattachment.

     Slide hammerpuller tersedia dalam banyak ukuran. Pengelompokan ukuran sesuai dengan bobot hammer dan panjang shaft. Panjang puller standar 750 mm dan bobot hammer 1,125 hingga 2,25 kg. Slide hammerpuller digunakan untuk membuka part yang sudah ditekan ke dalam lubang. Slide hammer dibutuhkan jikalau tidak ada permukaan yang bisa digunakan untuk aksentuasi balik bagi forcingscrew. Hammer mempersembahkan gaya yang dibutuhkan untuk menarikdanunik part keluar dari lubang.

   Jaw yang sanggup diputar, digunakan untuk menarikdanunik serpihan part keluar dari shaft meskipun ada permukaan yang sanggup didorong. Pullingattachment diletakkan dalam posisinya dan kemudian hammer dipukulkan dengan cepat pada ballstop. Ballstop mengirim gaya dari hammer ke pemegang attachment dan part akan terlepas.

Perawatan

     Besihkan kotoran dan oli dari puller. Periksa apakah terdapat keausan pada perlengkapan penarik dan gantilah apabila sudah terlalu aus. Oleskan oli pada shaft untuk meningkatkan gerakan hammer dan untuk menjaga biar shaft berada dalam kondisi yang baik. Sesudah selesai menggunakan tool, simpanlah di tempat penyimpanan.



Gambar 4.6. Sliding Hammer



Ring compressor

Piston ring compressor yaitu alat yang digunakan untuk menekan ring piston pada waktu pemasangan ring piston dan pisto ke dalam silinder. Piston ring compressor dibuat dalam banyak sekali ukuran, ibarat silinder linear yang sudah dilengkapi dengan penyetel. Penyetel berfungsi menyesuaikan diameter piston ring compressor (membesar dan mengecil) ketika digunakan.

Gambar 4.7. Ring compressor



Tang Ring Torak (Piston Ring Plier)

     Tang ring torak  adalah alat untuk memmenolong melepas dan memasang ring torak. Alat ini digunakan untuk megampangkan pemasangan ring torak, menghindari kerusakan atau cacat pada torak ataupun ring torak.

Gambar 4.8. Tang Ring Torak (Piston Ring Plier)

Gambar diberikut menawarkan cara penerapan tang ring torak.

Gambar 4.9. Penggunaan Tang Ring Torak

a.    Pengukur Tekanan kompresi Compression Tester)

Untuk mengukur tekanan kompresi silinder digunakan Compression tester. Alat ini dibedakan menjadi pengukur tekanan kompresi untuk motor bensin dan pengukur tekanan kompresi motor diesel. Manometer pada alat ini berfungsi untuk menawarkan besar tekanan kompresi silinder ketika dilakukan pengukuran.



Gambar 4.10. Compression Tester

Di dalam manometer terdapat jarum penunjuk dan skala tekanan kompresi dalam beberapa satuan ukuran. Gambar model alat pengukur tekanan kompresi ddan cara penerapan sanggup dilihat pada gambar di bawah ini.



Gambar 4.11. Pengukuran tekanan kompresi

Prosedur pengukuran tekanan kompresi yaitu sebagai diberikut :

-       Lepaskan busi dari rumahnya, masukkan ujung slang compression tester pada rumah busi

-       Starter mesin beberapa ketika hingga mesin berputar 200 rpm, kemudian baca besar tekanan kompresi pada manometer

-       Tekanan kompresi yang rendah menawarkan ring piston yang aus, kebocoran pada packing, dan penyetelan celah katup yang terlalu renggang.

Diesel Injector tester

     Alat ini berfungsi untuk mengetahui tekanan penyemprotan nozzle, kebocoran nozzle dan  bentuk penyemprotan (pattern).

Gambar 4.12. Diesel Injector tester

Valve Spring Copressor

      Valve spring compressor digunakan untuk melepas dan memasang pengunci katup pada tapper. Tanpa alat ini sangat susah melepas atupun memasang katup pada kepala silinder.



Gambar 4.13. Valve Spring Copressor

Kunci Filter Oli (Filter Strap Wrench)

    Filter strap wrench terdiri dari base, yang dibuat melengkung untuk diubahsuaikan dengan bentuk filter,rotating retaining pin yang terletak di dalam base dan sabuk nilon berukuran 600 mm x 50 mm. Retaining pin mempunyai sebuah slot dimana ujung sabuk bisa dimasukkan dan mempunyai dua lubang aktivis berukuran ½ inchi untuk ratchet.

     Wrench digunakan untuk melepaskan dan memasang fuelfilter dan oil filter jenis spin on.Wrench ini bisa mengaplikasikan torque tinggi pada filter berukuran besar tanpa mengakibatkan rusak pada tabung filter. Bersihkanlah grease dan oli yang berlebihan dari filter untuk mencegah biar wrench tidak tergelincir. Jauhkan tangan dari posisi yang sanggup mengakibatkan cidera apabila wrench tiba-tiba slip.

Perawatan

Jagalah kemembersihkanan filter strapwrench, membersihkankan dari kotoran dan oli. Lakukan investigasi secara bersiklus terhadap strap untuk mengetahui apakah ada yang sobek atau terdapat bagian-bagian yang lemah dan gantilah filter strapwrench apabila ditemukan kondisi-kondisi mirip ini.



Gambar 4.14. Kunci Filter Oli (Filter Strap Wrench)

Pelindung Sil Oli ( Oil Seal Protector Sleeve)

     Saat memasang sil oli, terkadang bias cacat lantaran tabrakan atau terkena serpihan yang tajam dari komponen.  Oil seal protector sleeve adalah alat yang digunakan untuk menghindari cacat ketika pemasangan sil oli dan juga mempergampang proses pemasangan.

Gambar 4.15. Pelindung Sil Oli ( Oil Seal Protector Sleeve)

Penekan Piston Rem Cakram (Disc Brake Piston Compressor)

      Kanvas rem yang sudah tipis tentunya harus diganti dengan yang gres dan masih tebal. Kondisi ini berarti piston rem terdorong ke depan sehingga kanvas rem yang tebal tidak bisa dipasangkan. Untuk sanggup memasang caliper maka butuh mendorong piston ke dalam. Disc Brake Piston Compressor yaitu alat penekan atau pendorong piston ke dalam, atau sanggup juga digunakan untuk memasang piston disc brake ketika mengganti seal piston.

Gambar 4.16. Penekan Piston Rem Cakram (Disc Brake Piston Compressor)

Penekan Pegas Coil (Coil Spring Compressor)

     Sesuai namanya alat ini digunakan untuk menekan pegas coil  sock absorber. Penekanan ini akan memperpendek pegas dan menghilangkan gaya tekan terhadap sock absorber sehingga sanggup dilakukan pembongkaran dan pemasangan sock absorber.

  Gambar 4.17. Penekan Pegas Coil (Coil Spring Compressor)

Traker Ball Joint (Ball Joint Seperator)

     Traker ball joint mempunyai beberapa bentuk yaitu ball joint splitter puller, splitter scissor, dan drafter ball joint splitter (fork). Ketiga macam tracker tersebut fungsinya yaitu sama yaitu untuk memisahkan ball joint dari dudukanya.

      Alat ini diharapkan lantaran pertautan antara ball joint dan dudukanya berbentuk tirus, sehingga ketika dikencangkan oleh mur penguncinya, serpihan batang tirus menjadi sangat erat terhadap dudukanya. Jika tidak menggunakan treker ball joint maka dibutuhkan getaran dengan jalan memukul-mukul dudukan ball joint biar ball joint lepas. Hal ini akan sanggup merusak atau merubah bentuk ball joint.

Gambar 4.18. Macam-macam Traker Ball Joint



Gambar 4.19. Penggunaan Traker Ball Joint (Ball Joint Seperator)



Hidrometer

     Hydrometer yaitu alat yang digunakan untuk mengukur berat jenis elektrolit dalam aki. Ketika aki digunakan untuk starter, lampu, dan sebagainya, terjadi reaksi pengosongan atau baterai mengeluarkan arus listrik yang mengakibatkan asam sulfat (H2So4) bertahap bermetamorfosis H2O. Akibatnya berat jenis turun lantaran serius elektrolitnya berkurang. Bentuk sebuah hidrometer lengkap dengan pengukur aero sanggup dilihat pada gambar di bawah ini.



Gambar 4.20. Hidrometer

    Untuk mengukur berat jenis baterai, masukkan hidrometer ke dalam sel baterai, kemudian hisaplah elektrolit ke dalam tabung gelas hidrometer hingga pelampung tidak menyentuh tabung gelas. Bacalah hasil berat jenis elektorlit setinggi mata

Berat jenis elektrolit yang diijinkan untuk aki antara 1,220 – 1,229. bila aki dalam keadaan isi penuh, berat jenisnya harus 1,26 hingga 1,28 pada suhu 20°C. Jika ditemukan berat jenis elektrolit dari hasil pengukuran kurang dari 1,220, maka hal yang perlu dilakukan yaitu aki perlu diisi atau di-charge sampai penuh. Namun bila berat jenis aki melebihi batas maksimum atau di atas 1,290 maka menambahkan air suling untuk menurunkan berat jenis aki hingga kondisi normal.

   Kondisi Accu, sanggup diukur dengan suatu alat yang men-simulasikan besar beban yang masih bisa diterima oleh accu, atau dengan cara sederhana dengan menggunakan Battery Hydrometer. Teknik penerapan Hydrometer yaitu dengan  mencelupkan ujung alat ini pada air Accu, kemudian menyedotnya.

Jika permukaan air accu berada pada bidang HIJAU , berarti kondisi air accu sangat baik.

Jika permukaan air accu berada pada bidang Putih, berarti kondisi air accu  masih relatip  baik.

Jika permukaan air accu berada pada bidang MERAH , berarti proses recharge kurang baik atau ada kerusakan pada alternator.

Magnetic Pick-up Tool Telescopic

     Tool ini terdiri atas magnet silindris berdiameter 12 mm dengan panjang 90 mm yang dihubungkan dengan handletelescopik. Panjang handle sanggup diatur dari 400 mm hingga  650 mm. Magnet terpasang pada handle dengan screw berfungsi sebagai pivot point



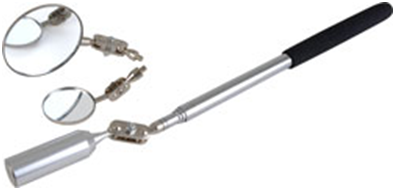

Gambar 4.21. Magnet pic-up Telescopic

     Magnet assembly ini umumnya digunakan untuk mengangkat benda-benda kecil mirip screw, nut, dan bolt yang jatuh ke tempat yang susah dijangkau. Magnet assembly ini juga digunakan untuk mencegah kehilangan fastener kecil ketika bekerja di area sempit dengan menempatkan didekatnya sehingga ketika jatuh akan tertarik ke arahnya.

Adjustable C Spanner / Fixed C Spanner

Gambar 4.22. Adjustable C Spanner / Fixed C Spanner

    Fixed C spanner ibarat box endwrench yang terpotong. Pada ujung grippingjaw terdapat sebuah drivepin yang dimasukkan ke dalam drivehole pada spannernut.

      Adjustable Cspanner serupa dengan fixedCspanner, kecuali tool ini mempunyai dua serpihan yaitu handle dan jaw. Jaw mempunyai serangkaian lubang, yang memungkinkan spanner untuk diatur. Sebuah nut dan bolt berfungsi sebagai pivot point di antara handle dan jaw yang sanggup dilepas dan dipasang dalam lubang jaw yang tidak sama untuk mengubah ukuran spanner.

     C spanner digunakan untuk melepas dan memasang spannernut, cylinder rodhead pada hydraulic cylinder, sprocket retainingnut pada beberapa mesin, dsb. Pastikan bahwa drivepin terpasang dengan kuat pada lubang drivepin di nut yang mau dibuka, dan spanner  ini tidak miring (tegak lurus terhadap benda). Periksa lubang drivepin pada nut dari keausan dan kerusakan, dan tetap berhati-hati tidakboleh hingga spanner ini slip lantaran hal ini sanggup terjadi kapan saja.

  JANGAN memukul wrench dengan hammer, gunakanlah extension. Penyalahgunaan tool ini sanggup mengakibatkan kerusakan pada tool atau kemungkinan terjadinya kecelakaan apabila spanner  ini terlepas dari fastener.

Perawatan

Jagalah kemembersihkanan Cspanner, membersihkankan dari kotoran dan oli. Lakukan investigasi secara bersiklus pada drivepin untuk mengetahui apakah terdapat keausan yang berlebihan dan gantilah jaw atau wrench apabila ditemukan kondisi mirip ini.

Clamp G

Gambar 4.23.Clamp

     G clamp mempunyai ukuran yang tidak sama-beda dari 25 mm hingga lebih dari 300 mm. Gclampdidiberi nama lantaran bentuk badannya mirip abjad G dan terbuat dari baja tuang atau tempa. Screw pengencang terdapat pada serpihan ujung clamp bodydan sanggup diputar untuk melonggarkan atau mengencangkan benda-benda yang dijepit antara screw dan bidang rata di ujung clamp bodylainnya.

    Bagian kecil dan rata pada ujung screw pengencang mencegah biar benda yang dijepit tidak rusak. Penggunaan utama G clamp yaitu untuk menahan benda secara bahu-membahu ketika diikat atau dibentuk, mengamankan benda pada meja ketika dikerjakan dengan mesin, dan mempersembahkan pegangan yang sanggup dicengkram untuk meningkatkan safety.

Screw Extractor

    Beberapa teknisi sering dipusingkan bila mendapat kasus baut patah, lantaran pekerjaan yang mungkin cukup sederhana bisa menjadi usang lantaran hal yang satu ini.

   Ada beberapa cara untuk membuka baut yang patah, salah satunya menggunakan screw extractor. Screw extractor yaitu suatu alat menolong untuk mengeluarkan baut yang patah, terutama patah di dalam lubang.

Gambar 4.24. Berikut  cara penerapan screw extractor yang benar.



Teknik penerapan :

Digunakan untuk mengeluarkan baut ulir kanan (mengencangkan kearah jarum jam) yang patah.
Bor baut yang patah, sebaiknya lubang bor tepat di tengah diameter baut.
Ukuran diameter bor maximum 0.5x ukuran diameter baut yg patah (contoh : diameter baut patah 10mm, max diameter bor 5mm)
Pilih screw extractor yang sesuai dengan lubang bor tadi.
Sesudah itu masukkan pahat screw extractor ke lubang, dan pukul perlahan dengan palu, sehingga ulir screw extractor mencengkram lubang baut yang patah.
Sebaiknya dimenolong dengan semprotan cairan anti karat, biar karat pada ulir baut yang patah sanggup sedikit lunak/terkikis.
Pastikan cengkraman pahat screw extractor sudah terpasang dengan kuat, putar perlahan pahat screw extractor dengan tap handle, ke arah berlawanan jarum jam.
Lakukan tahapan di atas dengan penuh perasaan, terutama tahapan No.5 ketika memukul pahat screw extractor dengan palu, bila terlalu keras, diameter baut akan semakin membesar sehingga lebih susah baut patah untuk keluar.

Kunci momen (Tension Wrench)

Kunci momen (torgue wrench) digunakan untuk mengukur gaya punter pada baut dan mur biar mencapai momen kekencangan tertentu. Jenis kunci momen yang ada terdiri atas model deflecting beam (batang jarum), model dial indicator, dan model setting micrometer. Kunci momen model deflecting beam, menawarkan besar ukuran momen kekencangan oleh sebuah batang penunjuk. Batang oenunjuk akan bergerak dan menunjuk pada skala tertentu seiring dengan besarnya momen pengencangan yang dilakukan. Pada model lain, momen kekencangan yang diinginkan sanggup diatur dengan cara menyetel ukuran kekencangan (setting micrometer) pada tangkai kunci momen. Kunci shock dengan ukuran tertentu mengencangkan baut atau mur.

Agar kunci momen sanggup digunakan sesuai fungsinya, pada tahap pertama pengerasan sebuah baut atau mur gunakanlah kunci biasa mirip kunci ring, pas atau shock. Kunci momen spesialuntuk digunakan pada pengerasan simpulan serta mengetahui besarnya momen kekencangan yang diharapkan sesuai spesifikasi kekencangan baut atau mur. misal penerapan kunci momen contohnya pada penyetelan baut kepala silinder dan baut-baut pada unit differensial (pada mobil). Penyetelan momen kekencangan baut/mur yang baik dilakukan secara bertahap hingga diperoleh momen kekencangan yang sesuai.

Teknik menggunakan kunci momen yaitu kepala kunci momen ditahan biar kunci shock tetap pada posisi yang benar sambil menarikdanunik gagang kunci momen searah jarum jam.

Setiap kunci momemn mempunyai momen maksimum (maximum torque), yang ialah batas tertinggi kekencangan yang sanggup diukur oleh kunci momen. Agar penerapannya sesuai dengan fungsinya dan supaya alat ini tetap awet, gunakan kunci momen dengan ukuran kekencangan di bawah batas maksimum momen kekencangannya. Untuk ukuran kekencangan baut atau mur yang lebih besar, mekanik sanggup menggunakan kunci momen lain dengan momen maksimum lebih besar.



Gambar 4.25 Kunci Momen   (Tension Wrench)

    Pada ujung kunci momen (dekat dengan handle kunci momen) terdapat angka-angka yang menawarkan nilai kekencangan dari mur atau baut yang ingin dikencangkan.

Gambar 4.26. Macam-macam skala kunci momen

Jenis kunci momen

·      model deflecting beam (batang jarum),



Gambar 4.27. Macam deflecting beam (batang jarum)

    Kunci momen model deflecting beam, menawarkan besar ukuran momen kekencangan oleh sebuah batang penunjuk. Batang penunjuk akan bergerak dan menunjuk pada skala tertentu seiring dengan besarnya momen pengencangan yang dilakukan.

·         model dial indicator,

Gambar 4.28. model dial indicator

     Kunci momen model dial indicator, menawarkan besar ukuran momen kekencangan oleh sebuah indicator. Jarum  penunjuk akan bergerak dan menunjuk pada skala tertentu seiring dengan besarnya momen pengencangan yang dilakukan

·         Model Click Torque Wrench

Kunci momen model ”Click” ialah yang paling banyak digunakan lantaran sangat praktis. Teknik menggunakanya cukup dengan menyetel sesuai ukuran kekencangan yang diinginkan, kemudian maka kunci momen akan member tanda suara clik ketika kekencangan baut mencapai ukuran kekencangan sesuai penyetelan.



Gambar 4.29. Model Click Torque Wrench



Tag : Materi SMK
